Echo’s Home-made en Etap

 Klik op een foto om te vergroten en de galerij te openen.

De Engelse Google Translation vertaalt het woord “Echo” vaak als Ultrasound. Sorry voor het ongemak.

Het woord Echo komt voort uit de Griekse mythologie. In de Griekse mythologie is Echo een praatzieke nimf, afkomstig van de berg Helicon. De oreade (bergnimf) kon maar niet ophouden met praten. De nimf leidt de godin Hera zo erg af dat ze niet meer op haar man de oppergod Zeus kan letten, die vaak affaires aangaat met andere goden, nimfen en mensenkinderen.
Omdat ze zoveel last heeft van de nimf besluit Hera om Echo te vervloeken. De bergnimf kan hierdoor alleen nog maar mensen napraten en niet meer zelf een gesprek beginnen. Aan deze mythe hebben wij het begrip ‘echo’ te danken.

eTAP en Echotapper

De eTAP Vintage Echoes Emulator Kit is een geesteskind van Nederlander Piet Verbruggen van Echotapper op non commerciële basis. Piet stelt zijn kennis en kunde zonder winstoogmerk ten dienste van de liefhebbers van Vintage gitaarmuziek en voorziet met zijn ontwikkelingen met internationaal succes in een enorme behoefte bij de Shadows muzikanten. De eTAP2hw kit is ontwikkeld als basis bouwpakket waarmee muzikanten die weten wat ze willen naar eigen inzicht hun echotoestel kunnen (laten) bouwen.
De benodigde hardware materialen zijn tegen kostprijs te bestellen via www.newtone-online.nl en een goed naslagwerk met allerhande eTAP documentatie is te downloaden via deze link: https://vividinteract.files.wordpress.com/2021/01/echotapper_blog_hd.pdf .

Van de eTap2 VST Software zijn inmiddels 5000 modules gedownload. De groep VSThost gebruikt deze echo als VST core module. De eTap2hw hardware oplossing is meer dan 300 keer gebouwd en is beschikbaar met of zonder automation. De units zijn met FET ingang (de classic) met speciale FETs ingang, met buizen, met buizen plus FET beschikbaar. Er zijn speciale 19″ racks uit Zweden (LGK-Teknik) en Polen beschikbaar en zelfs een Stompbox gebouwd door Stanley-FX. Voor de meeste oplossingen zijn er specialisten die ‘in opdracht’ kunnen bouwen. Op You tube zijn vele demo’s te vinden die het bouwproces of musiceren met de eTAP tonen. Het geheel inspireert Piet Verbruggen en zijn team alsmede de bouwers en gebruikers tot voortschrijdende toepassingen en vindingen. De laatste mijlpaal is de vorming van het internationale eTAP team dat het Blue Nebula full-automatic effectpedal ontwikkelde, een topproduct dat in 2016 op de markt komt.

Onderstaande foto’s tonen een aantal uitgewerkte toepassingen van de eTAP 2hw en de soundfiles daaronder laten het resultaat horen:

De eTap2hw Vintagesechoes emulator kit is ontwikkeld door twee enthousiasten: Piet Verbruggen en Jacob Heijer. Hulde aan het vriendelijke prijsconcept, muzikanten kunnen zelf hun echo assembleren en naar eigen idee uitbouwen.
Aanlevering eTAP basismaterialen.
Start met lege eTAP printplaat.
Opgebouwde eTAP printplaat.
eTap printplaat compleet.

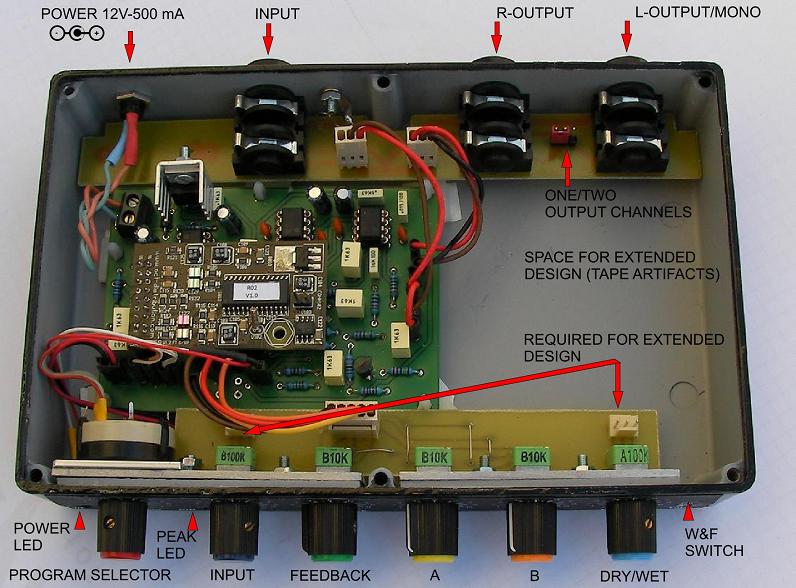

Inkijkje in eTap techniek.
De eTap Standard.
De eTap2 Engineer.
De transparante variant van www.pouchi.perso.neuf.fr
Inkijkje in eTap techniek bij stomp uitvoering.
In de uitgebreide uitvoering: eTap2 Engineer-Pro.
Echotapper eTap-2hw Vintage Echo emulator.
Andere bouwvariant van eTap2hw Vintage Echo Unit.
Andere bouwvariant van eTap2hw Vintage Echo Unit.
Andere bouwvariant van eTap2hw Vintage Echo Unit.
Echotapper eTap-2hw with automation, gebouwd door Ben van Straaten NL, front.
Echotapper eTap-2hw with automation, gebouwd door Ben van Straaten NL, back.
Andere bouwvariant van eTap2hw Vintage Echo Unit.
19" bouwvariant van eTap2hw Vintage Echo Unit.
Framez Echomatic 2 kloon met Etap inside, gebouwd door Jean Paul Caro France.
Etap in combinatie met een preamp buizenmodule G2, samengesteld in Zweden. Ingebouwd als Toprack met daarin ook de Alesis Q20 en TVS3.
Echotapper Vintage Echo Unit met buizen, front.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne van het eTap team.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne van het eTap team.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne Nothern Ireland, frontpanneel.
Echotapper Vintage Echo Unit met buizen, achterkant.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne Nothern Ireland, achterpanneel.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne Nothern Ireland, binnenwerk.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne Nothern Ireland, binnenwerk.
Echotapper Vintage Echo Unit met buizen, gebouwd door Philip Hawthorne Nothern Ireland, binnenwerk.
Eccamatic eTap-2hw Echounit, door Eric Thacker UK in closed wooden box.
Eccamatic eTap-2hw Echounit, door Eric Thacker UK in open wooden box.

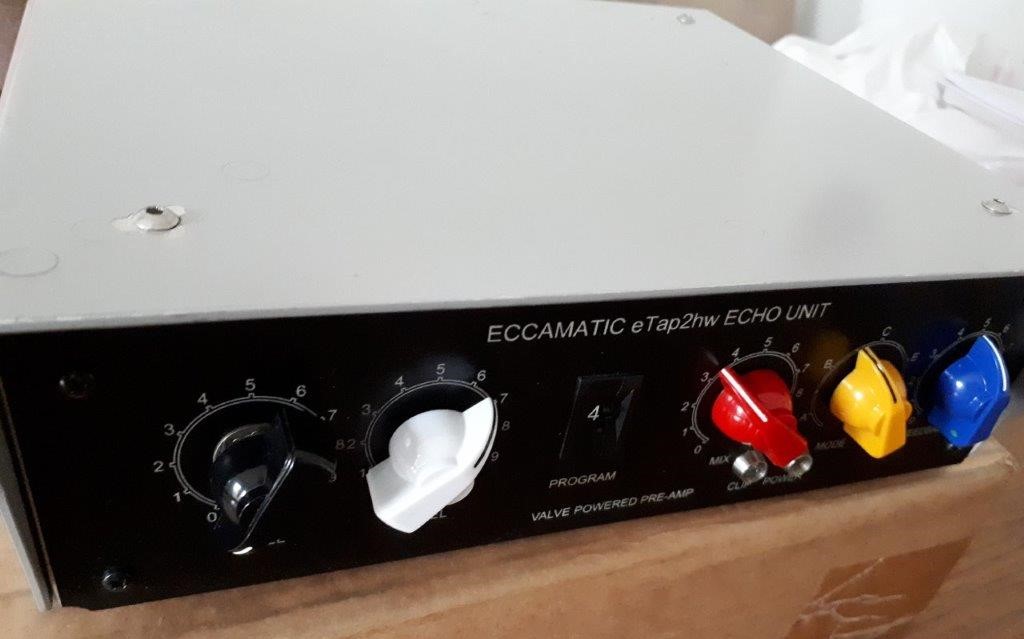

Eccamatic eTap-2hw Echounit, door Eric Thacker UK met buizen preamp.
Stompbox van Stanley-FX met de Tap2hw Vintage Echo Unit. Hand built in England.
Baby Blue Stompbox met eTap techniek handgebouwd in UK door Stanley-FX.
Baby Blue Stompbox met eTap techniek handgebouwd in UK door Stanley-FX.
Etap Blue Nebula effectpedal vroege versie als zelfbouw pakket of gebouwd in opdracht.
Etap Blue Nebula effectpedal voorjaar 2016, ontwikkeld door het internationale 4 koppige Etap team.
Etap Blue Nebula effectpedal printplaat door Mick Taylor. 4 Fet preamp, USB en MIDI, 8 effecten, 128 voorgeprogrammeerde patches.

 Soundfiles eTAP2hw echo van Wonderful Land en Peace Pipe:

Meer demo’s van de eTAP2hw echo zijn te beluisteren via:  https://soundcloud.com/robbo47/happy-birthday-etap2



Home-made Echo’s

Dit Word document kan vrij worden gedownload door te klikken op deze link: Informatieblad kopen en zelfmaken tapeloops band echo’s.

Tribute aan muzikant en echobouwer Nico Nelson uit Dordrecht.
Ricky Hill & The Jumping Rollers uit Dordrecht met hun Fenders. Zittend met bril sologitarist Nico Nelson. Twee singles Philips label 1961-1962. Opname van Juanita gebruikt voor single Marius Monkau.
Ricky Hill & The Jumping Rollers uit Dordrecht als eerste band met volledige Burns bezetting. Vermeld in Burns boek 1978/1979. Met bril sologitarist Nico Nelson.
Nico Nelson maakt geluidsopnamen van een optreden van FBI in de tachtiger jaren.
Nico Nelson met Roy Sourioroseno van FBI.
Nico Nelson met Hans van Eijk van The Jumping Jewels.
Voor jou van mij ; laatste CD/Backing Track van Nico Nelson.
Voor jou van mij ; laatste CD/Backing Track van Nico Nelson.

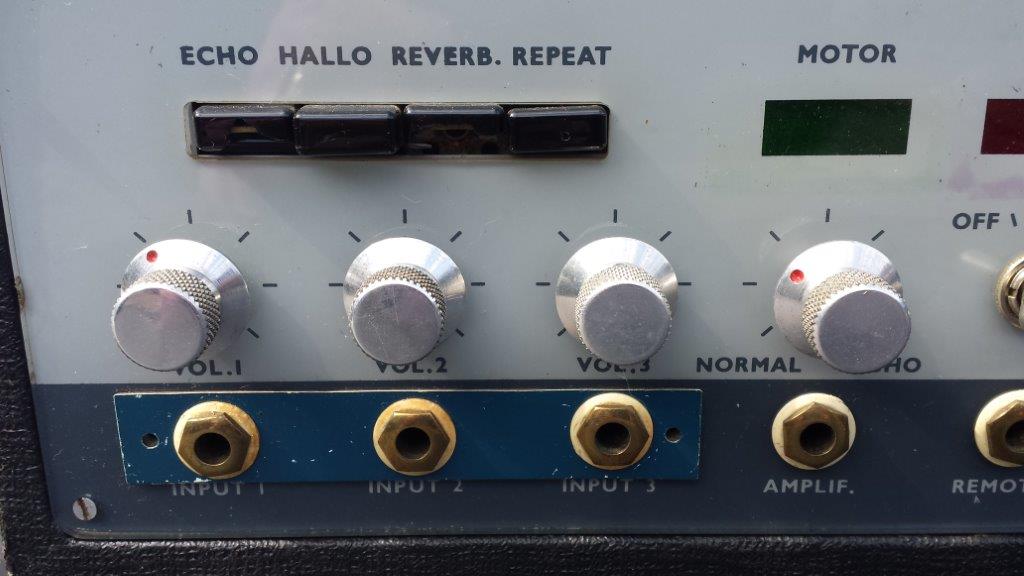

Vox Short Tom echo door Nico Nelson omgebouwd naar Long Tom door een aandrijfunit met eigen snaaraandrijving aan te bouwen en de trafo te verplaatsen. Deze echo is eigendom van Roy Sourioroseno.
Display Vox Short Tom, de oorspronkelijke Din uitvoering is door Nico Nelson omgebouwd naar jack. Deze echo is eigendom van Roy Sourioroseno.
Vox Short Tom echo door Nico Nelson omgebouwd naar Long Tom door een aandrijfunit met eigen snaaraandrijving aan te bouwen en de trafo te verplaatsen. Voor de Early Shadows sound is twee koppen op afstand voldoende was Nico's uitspraak. Deze echo is eigendom van Roy Sourioroseno.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, front.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, origineel JMI panel met messing NCN knoppen.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, gesloten NCN behuizing.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, NCN behuizing onderzijde.
Vox Long Tom MKII Co2. Short Tom door Nico Nelson verlengd tot Long Tom in NCN behuizing.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, open vanaf voorkant.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, open vanaf voorkant.
Vox Long Tom MKII Co2. Short Tom door Nico verlengd tot Long Tom, open vanaf achterkant.
Front Nelson echo. Afwijkend t.o.v. Vox LT: oorspronkelijk 4 ronde druktoetsen, later uitgevijld naar rechthoekig, Kabel 230 v niet door display met afwijkend lettertype. Messing knoppen van eigen makelij, rechts een draaischakelaar ipv tuimelschakelaar voor aan/uit.
Nelson echo. Afwijkend t.o.v. Vox LT: Trafo afgedekt en eigen model rollers bandloop.
Nelson echo. Afwijkend t.o.v. Vox LT: metalen koppen en geen Rapid Slow sticker. Eigen model koppenplaat en connector trafo rechtstreeks op chassis zonder tussenplaat.
Nelson echo. Afwijkend t.o.v. Vox LT: Trafo afgedekt en eigen model aandrijving.

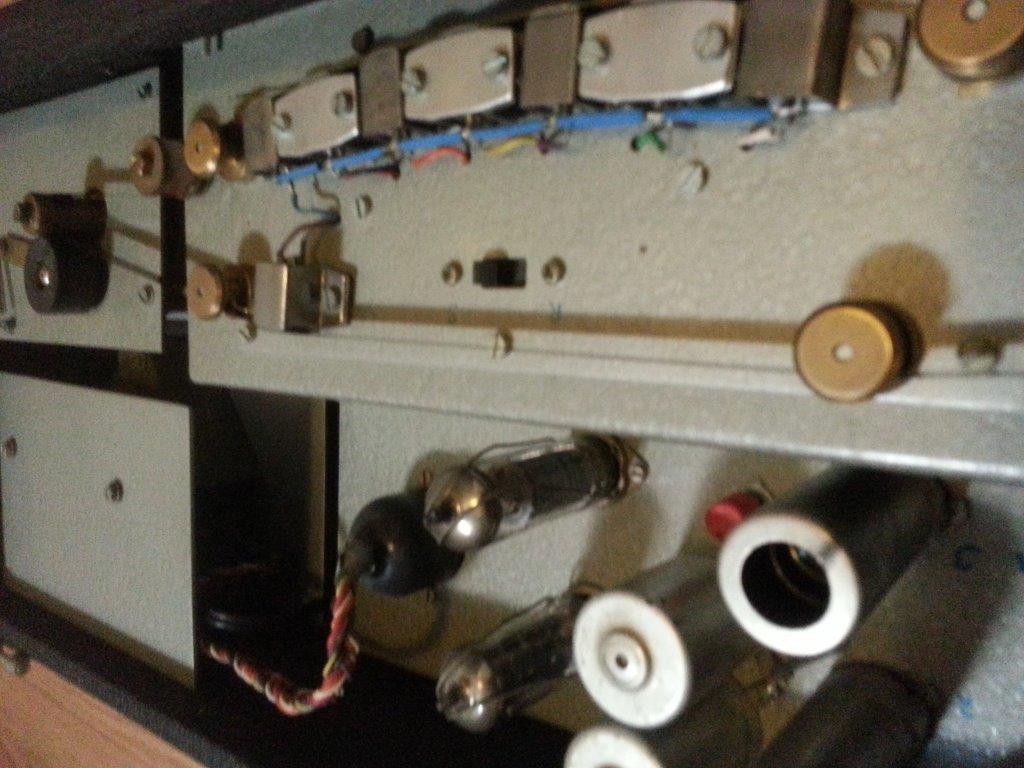

Buizensectie Nelson echo.
Nelson echo. Afwijkend t.o.v. Vox LT: bandloop met eigen model rollers en aandrijving.
Nelson echo. Afwijkend t.o.v. Vox LT: Trafo afgedekt, Aandrijfwiel bandloop met daaronder snaaraandrijving vliegwiel.
Nelson echo. Afwijkend t.o.v. Vox LT: Rapid -Slow schakelaar niet gestickerd.
Nelson echo. Afwijkend t.o.v. Vox LT: metalen wiskop met eigen model bandgeleiding.
Nelson echo. Afwijkend t.o.v. Vox LT: bandloop met eigen model omkeerrollers.
Nelson echo. Afwijkend t.o.v. Vox LT: Connector trafo rechtstreeks op chassis zonder tussenplaat.
Nelson echo. Met EL84 Oscilatie dus Vox CO2 circuit. Afwijkend t.o.v. Vox LT: Connector trafo zonder tussenplaat op chassis.
Nelson echo. Afwijkend t.o.v. Vox LT: metalen wiskop in eigen model beugel.
Johnny D'hondt van Danny Davis & The Boys met zijn apparatuur. Onderaan een door Nico Nelson uit Dordrecht gemaakte Long Tom. De echo is nauwelijks te onderscheiden van een originele Vox, alleen de vier rechthoekige zwarte druktoetsen zijn hier rond verchroomd. De echo achter de sound en grote successen van The Boys. Vlgs. Johnny was die sound geheel te danken aan Nico Nelson.
Johnny D'hondt van Danny Davis & The Boys met zijn apparatuur. Onderaan een door Nico Nelson uit Dordrecht gemaakte Long Tom. De echo is nauwelijks te onderscheiden van een originele Vox, alleen de vier rechthoekige zwarte druktoetsen zijn hier rond verchroomd. De echo achter de sound en grote successen van The Boys. Vlgs. Johnny was die sound geheel te danken aan Nico Nelson.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys. Op JMI amp.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, open.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, open.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, techniek.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, techniek.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, open.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, reserve snaar en tapeloop extra lang 88,2 cm.
Vox LT vanaf Short Tom chassis gebouwd door Nico Nelson, voor Johnny DHondt van Hemelsblauw, The Boys, typeplaatje.
Gemodificeerde Nico Nelson aandrijving Vox Long Tom.
Door Nico Nelson gemodificeerde Echolette NG51. Beluister deze echo met onderstaande YT demo van Tonio Kooyman.
Door Nico Nelson gemodificeerde Echolette NG51, front.
Door Nico Nelson gemodificeerde Echolette NG51, back.
Door Nico Nelson gemodificeerde Echolette NG51, tape heads. Beluister deze echo met onderstaande YT demo van Tonio Kooyman.
NCN zelfbouw VOX LT-WAB, Nico Nelson kloon met speedcontrol, front ingebouwd.
NCN zelfbouw VOX LT-WAB, Nico Nelson kloon met speedcontrol, front.
NCN zelfbouw VOX LT-WAB, Nico Nelson kloon met speedcontrol, front.
NCN zelfbouw VOX LT-WAB, Nico Nelson kloon met speedcontrol, tapeloop.
NCN zelfbouw VOX LT-WAB, Nico Nelson kloon met speedcontrol, onderkant.
NCN Vox Long Tom clone gebouwd door Nico Nelson.
NCN Vox Long Tom clone gebouwd door Nico Nelson, tapeloop.

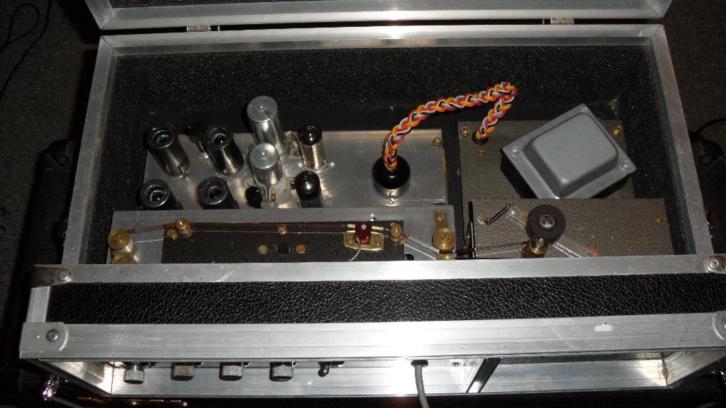

NCN Vox Long Tom clone gebouwd door Nico Nelson, top.
NCN echo gebouwd door Nico Nelson. Kenmerken zijn de ronde verchroomde druktoetsen en de befaamde snaaraandrijving. Het Philips embleem is een van Nico's grapjes. Deze echo is eigendom van Roy Sourioroseno.
Achterzijde van de NCN echo. Deze echo is eigendom van Roy Sourioroseno.
Zicht op de befaamde door Nico Nelson zelf ontwikkelde snaaraandrijving met vliegwiel waarmee vele Vox echo's zijn gemodificeerd. Deze echo is eigendom van Roy Sourioroseno.
Echolette SE300 8 kanaals Solid State mixer met tape echo met 2 weergavekoppen. Door Ben van Straaten omgebouwd tot stand alone echo met 5 weergavekoppen.
Ben van Straaten Home Made vanuit Echolette mixer SE300, in bewerking.
Benolette Shadecho, home made door Ben van Straaten vanuit Echolette mixer SE300, met 5 Meazzi dubbel instelbare weergavekoppen en toonregeling.
Ben van Straaten Home Made vanuit Echolette mixer SE300, originele Echolette opname- en wiskop plus 5 toegevoegde Meazzi-weergavekoppen. Per kop selecteerbaar voor weergave en feedback.
Vox Long Tom CO2 van Roy Sourioroseno voor de modificatie naar 3,5 mtr lange spaghetti bandloop.
Voorbereidingen voor modificatie naar lange bandloop als Roland RE modellen.

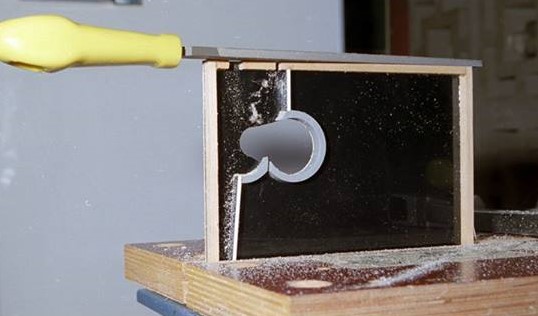

Prototype chassis tapebehuizing voor Vox Long Tom.
Eerste paswerk nieuwe bandloop in Long Tom.
Nauwkeurig plakken en knippen.
Paswerk chassis nieuwe tapebehuizing.
Montage nieuwe tapebehuizing voor Vox Long Tom.
Roy legt de laatste hand aan de modificatie van de nieuwe bandloop.

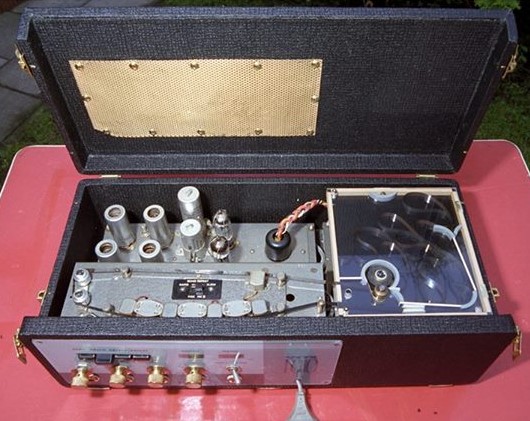

Vox Long Tom CO2 van Roy Sourioroseno na modificatie naar 3,5 mtr lange spaghetti bandloop als bij Roland RE modellen.
De Britse zelfgebouwde buizen Echomatic MK2 van Roger Allock.
De Britse zelfgebouwde buizen Echomatic MK2 van Roger Allcock.
Overzicht op display en bandloop met gerevitaliseerde Echolette koppen van Roger Allcock's Echomatic 2.
Overzicht op display en bandloop met gerevitaliseerde Echolette koppen van Roger Allcock's Echomatic 2.
Everecho 1 gebouwd door Eddie V. Risbridger UK, 4 weergavekoppen.
Everecho 1 home build by Eddie V Risbridger UK, bedieningspaneel en bandloop met wiskop, 2 opname- en 4 instelbare weergavekoppen.
Everecho 1 home build by Eddie V Risbridger UK, typeplaatje.
Everecho 1 home build by Eddie V Risbridger UK, output instellingen.
Everecho 1 home build by Eddie V Risbridger UK, transistor plus buizentechniek.
Everecho 2, home build door Eddie V Risbridger UK.
Everecho 3 home build by Eddie V Risbridger UK, front.

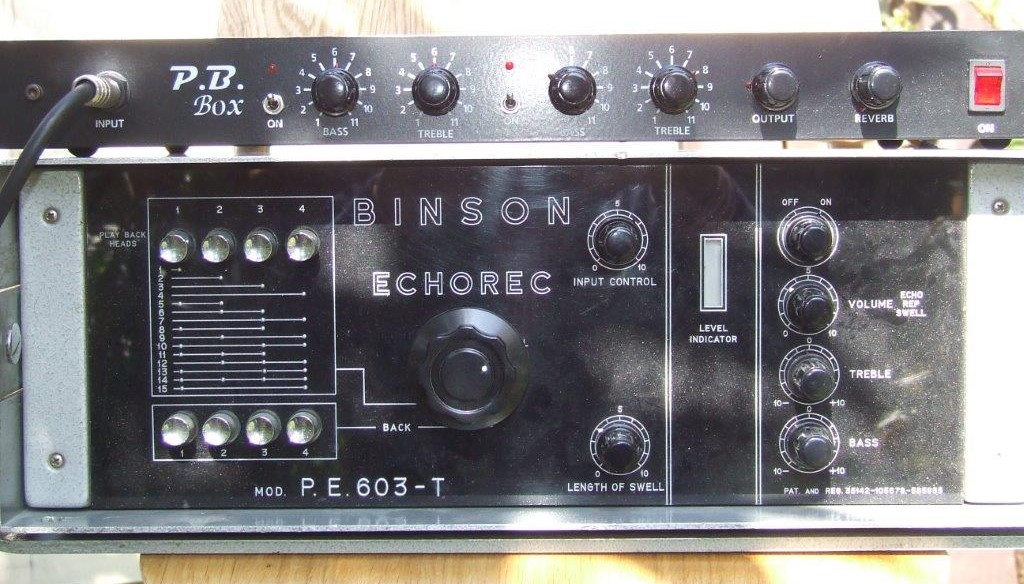

De echo en PB Box van Patrice Bastien (Guitar Express Paris). De Binson PE 603T is door Patrice eigenhandig omgebouwd naar volledig Meazzi/SEP Drum Echomatic 2 buizen circuit met 4 weergavekoppen. De PB Box emuleert en equalized naar de early sound.
Na de modificatie zijn de drukbuttons en bas/treble potmeters niet meer actief. Regeling is nu middels de centrale draaiknop zoals bij Drum Echomatic 2, Bij de (mix) echo volume op nul werkt alleen de 4e kop, bij hoger volume komen de koppen 1 t/m 3 in gedoseerd bij.
Blik op de drum van de naar SEP specificaties gemodificeerde Binson echo van Patrice Bastien van Guitar Express.
Frans home-made echotoestel van Jacques Brun uit Meazzi onderdelen. Met 7 weergavekoppen. Instelbaar in vele echopatronen met 7 slideswitches voor echo en 7 voor feedback. De 7e kop staat te ver weg voor zinvolle toepassing.
Meazzi frontplaat voor Ecchomatic 1 kloon vanuit Factotom Special chassis door Erik Lemans (DK).
Meazzi Factotum Special koppenplaat refurbished door Erik Lemans (DK).
Vox LT-gemodificeerdnaarMeazziEchomatic F en 2 door Philippe Armansin (France), tapeloop met BSR pink spot koppen.
Vox LT-gemodificeerdnaarMeazziEchomatic F en 2 door Philippe Armansin (France), top met 6 koppenswitchen.
Vox LT-gemodificeerdnaarMeazziEchomatic F en 2 door Philippe Armansin (France), kop 1 verstelbaar.
Top Stereo echomatic, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, met Photovox koppen.
REVERB-MATIC Disc-Echo, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
REVERB-MATIC Disc-Echo, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, Baby Binson drum met koppen.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, Baby Binson drum met koppen.
REVERB-MATIC Disc-Echo, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
Front REVERB-MATIC Disc-Echo, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, transistor drum met koppen5.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, transistor drum met koppen.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, transistor drum met koppen2.
Memory disc en koppen van de REVERB-MATIC Disc-Echo, een home-made Meazzi - Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk.
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, transistor drum met koppen
REVERB-MATIC Disc Echo, een home made Meazzi-Binson samenstelling door Pavel Petrus uit Innsbruck Oostenrijk, transistor drum met koppen3.
Home made by LGK-Teknik (Sw) Nieuw chassis inpassen in nieuwe behuizing met originele Meazzi koppenplaat.
Nieuw chassis LGK-Teknik even passen in nieuwe behuizing.
Nieuw chassis LGK-Teknik verder in opbouw.
Koppenplaat met nieuwe DC motor met nieuw LGK-Teknik chassis kan in behuizing.
24 Koppenplaat met nieuwe DC motor met nieuw LGK-Teknik chassis afgemonteerd.
25 Koppenplaat met nieuw LGK-Teknik chassis ingebouwd in behuizing.
26 LGK-Teknik chassis met Meazzi kloon PCB wordt bedraad.
27 LGK-Teknik circuit met Meazzi kloon PCB vordert.
28 LGK-Teknik chassis, deksel erop.

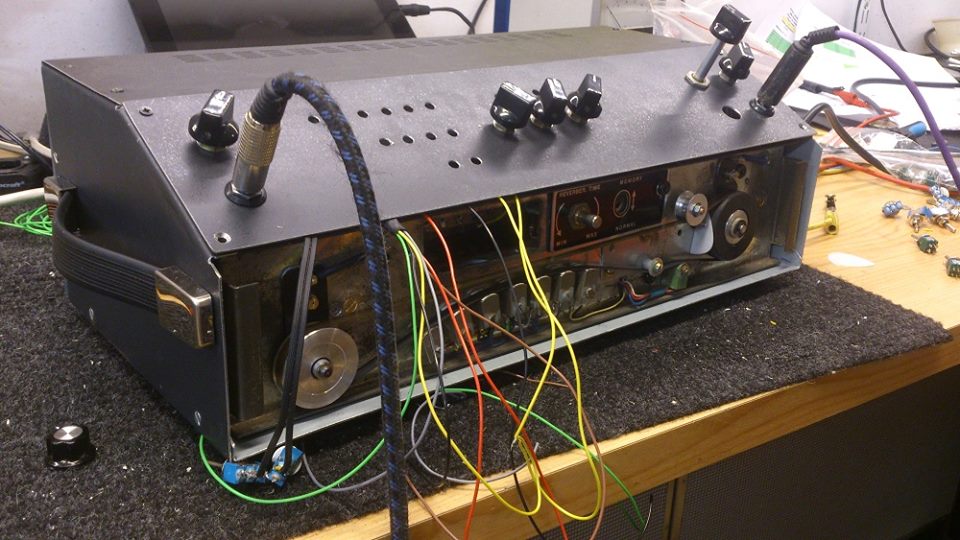

29 LGK-Teknik chassis wordt echo met display.
30 Test LGK-Teknik echo met originele Meazzi koppenplaat en Meazzi kloon pcb.
LGK-Teknik echo met originele Meazzi koppenplaat, controls en switches op display.
32 LGK-Teknik echo met originele Meazzi koppenplaat en Meazzi kloon pcb werkt.
PO Alm MKII echo Home made in Sweden, front.
PO Alm MKIII echo Home made in Sweden, front.
PO Alm MKIII echo Home made in Sweden, back.
PO Alm MKIV echo Home made in Sweden, Analog paths, digital time out, 4 simulated playback heads, front.
Analog paths, digital time out, 4 simulated playback heads, front.
Meazzi Factotum Special door Erik Lemans (DK) rewired naar Meazzi Echomatic 1 circuit.

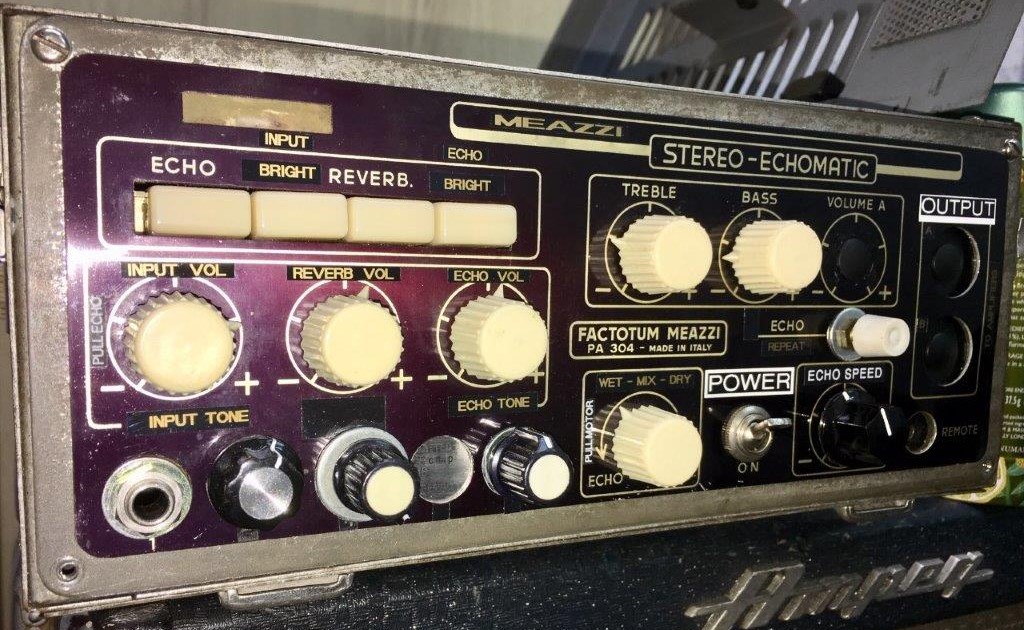

Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee. Koppenswitch, volume per kop, variabele snelheid.
Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee.
Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee, modificaties.
Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee, modificaties.
Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee, modificaties, DC motor voor variabele snelheid.
Gemodificeerde Meazzi Factotum PA304 Stereo Automatic van Chin P Lee, modificaties snelheidsregeling.
Mooie collectie echokoppen .

YT demo van Tonio Kooyman met door Nico Nelson naar Meazzi circuit gemodificeerde Echolette echo
(zie bovenstaande foto’s): https://www.youtube.com/watch?v=3mR4qz5Lrm8

  • Peace Pipe demo van de Britse zelfbouw Echomatic MKII van Roger Allock met gerevitaliseerde Echolette koppen:
  • Wonderful Land Lead demo met de naar het schema van de Framez/voxECHO Echomatic drumecho gemodificeerde Binson PE603-T van Patrice Bastien van Guitar Express Parijs:





Copyright & kopiëren; 2023|WordPress thema door MH Themes

You cannot copy content of this page
