Echo’s Australie en USA

Klik op een foto om te vergroten en de galerij te openen.

De Engelse Google Translation vertaalt het woord “Echo” vaak als Ultrasound. Sorry voor het ongemak.

Deze pagina is Under Construction en zal binnenkort veel meer foto’s bevatten.

Het woord Echo komt voort uit de Griekse mythologie. In de Griekse mythologie is Echo een praatzieke nimf, afkomstig van de berg Helicon. De oreade (bergnimf) kon maar niet ophouden met praten. De nimf leidt de godin Hera zo erg af dat ze niet meer op haar man de oppergod Zeus kan letten, die vaak affaires aangaat met andere goden, nimfen en mensenkinderen.
Omdat ze zoveel last heeft van de nimf besluit Hera om Echo te vervloeken. De bergnimf kan hierdoor alleen nog maar mensen napraten en niet meer zelf een gesprek beginnen. Aan deze mythe hebben wij het begrip ‘echo’ te danken.

Australische echo’s

Moody Echomaster, 2 modellen ca. 1965, made by R. Moody & Co, in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat.
Moody Echomaster, ca. 1965, made by R. Moody & Co in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, open.

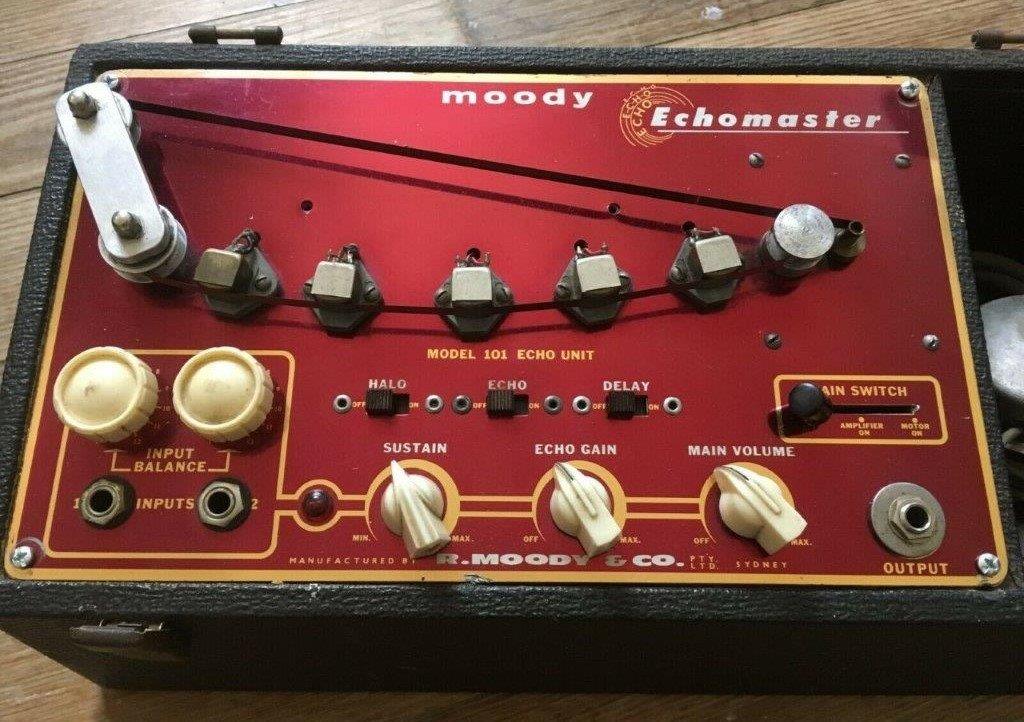

Moody Echomaster Model 101 echo op Moody Guitar Bass amp, front.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, gesloten originele witte case.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, display met 3 weergavekoppen. In originele witte case.
Moody Echomaster Model 101 echounit, deksel open.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, display met 3 weergavekoppen. Zwart geverfd.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, open. Zwart geverfd.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, open. Zwart geverfd.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, display met 3 BSR MNI55 weergavekoppen.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, gesloten case. Zwart geverfd.
Moody Echomaster Model 101 echounit, schema
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, chassis met van Rechts naar Links 6AN8, EF86 en 6GW8 buizen.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, techniek.

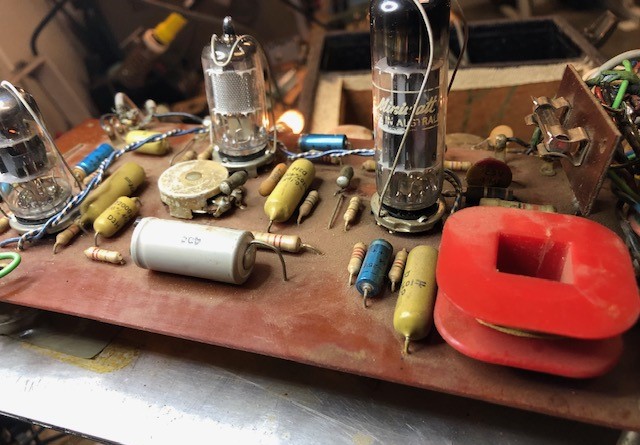

Moody Echomaster Model 101 echounit, chassis met rechts voor de oscilatie spoel.
Moody Echomaster Model 101 echounit, chassis.
Moody Echomaster Model 101 echounit, chassis.
Moody Echomaster, Model 101 ca. 1965, made in Sydney Australia met trekjes van Britse Selmer en Watkins Copicat, techniek.
Moody Echomaster Model 101 echounit, met separate trafo en selenium rectifier.
Het TVS3 Team dat de TVS3 echo ontwikkelde, vanaf links Gary Taylor, Paul Rossitter en-Spiro Hatzimichael.
Professor Paul Rossiter bij zijn ontwerp de TVS3.
Hank Marvin's stagerack met 2 stuks TVS 3.
TVS3 circuit, in midden onder het buisje, buizencircuit in kleine box rechtsonder. Linksonder grote box met analoog recording circuit.
TVS-1 low-cost tube preamp voor opwaarderen direct signaal vintage gitaarsound. Control voor drive level en bass cut filter switch.
TVS2 complete echo met dry en wet signaal, voorloper van de TVS3 echo.
TVS 3 uit Australie, door Hank Marvin in gebruik vanaf 2008.
Echo Fix Tape Echo EF-X2 in 3 kleuren front panel. Made in Australia.
Echo Fix Tape EF-X2 Blue Front panel, made in Australia. Roland Space Echo style.
Echo Fix Tape EF-X2 Green Front panel, made in Australia. Roland Space Echo style.
Echo Fix Tape EF-X2 Black Front panel, made in Australia. Roland Space-Echo style.
Echofix EF-X2 (Australie) lijkt op Roland Space-Echo, bandloop.
Echo Fix Tape EF-X2, switches.
Echo Fix Tape EF-X2, balanced in- enoutput.
Echo Fix Tape EF-X2 , DC socket.
Echo-Fix-EF-X3R-Chorus-echo-met-BBD-analog-chorus-en-Spring-Reverb-Black-front.
Echo Fix EF-X3R Chorus echo met BBD analog chorus en Spring Reverb Silver, front.
Echo Fix EF-X3R Chorus echo met BBD analog chorus en Spring Reverb Silver, uitgeschoven.
Echo Fix EF-X3R Chorus echo met BBD analog chorus en Spring Reverb Silver, zijkant uitgeschoven.

Amerikaanse echotoestellen

Echosonic

Het verhaal van de eerste Amerikaanse draagbare echo begint in 1953 bij Ray Butts (1919-2003), die sinds 1951 als electronicus  een muziekwinkel met reparatie voerde in Cairo Illinois. Ray speelde zelf accordeon in een band en bouwde vanuit een Gibson versterker een prototype buizenversterker van 15 watt met 12 inch University speaker en ingebouwde echo  (no. 1) voor zijn vriend en medemuzikant gitarist  Bill Gwaltney. Echo was tot die tijd een studio aangelegenheid.
Deze versterker kreeg de naam Echosonic en had alle knoppen en buizen in het topchassis en vreemd genoeg de tapeloop op de bodem van de versterker. Ray wist Chet Atkins er voor te interesseren en bouwde in 1954 no. 2 voor Chet en in 1955  no. 8 met 25 watt voor Elvis gitarist Scotty Moore. In totaal zijn er 68 Custombuilds die hun weg vonden naar  vele bekende Amerikaanse artiesten als Carl Perkins, Johnny Cash en Roy Orbison.
Luister hier naar een van de de eerste opnames van Chet Atkins met de Echosonic: https://www.youtube.com/watch?v=Sp2nuKOwhr0
Ray hielp Chet Atkins met de bouw van zijn home studio en ontwierp en produceerde ook een humvrije Humbucker pickup voor hem. Die werd later geproduceerd door Gretsch en gebruikt in hun 6120 model.
Rickenbacker verkreeg rond 1961 een licentie voor een productieversie onder de naam EKO-Sound  M-30 en Maestro Echoplex kopieerde de Echosonic techniek in 1959 voor toepassing in hun eerste buizenecho in 1961.

Jonge Ray Butts 1919-2003, ontwerper en bouwer van de Echosonic amp, hier 20-jaar.
Ray Butts met de gitaristen Chet Atkins links en Paul Yandell midden met door Ray Butts ontwikkelde pickups.

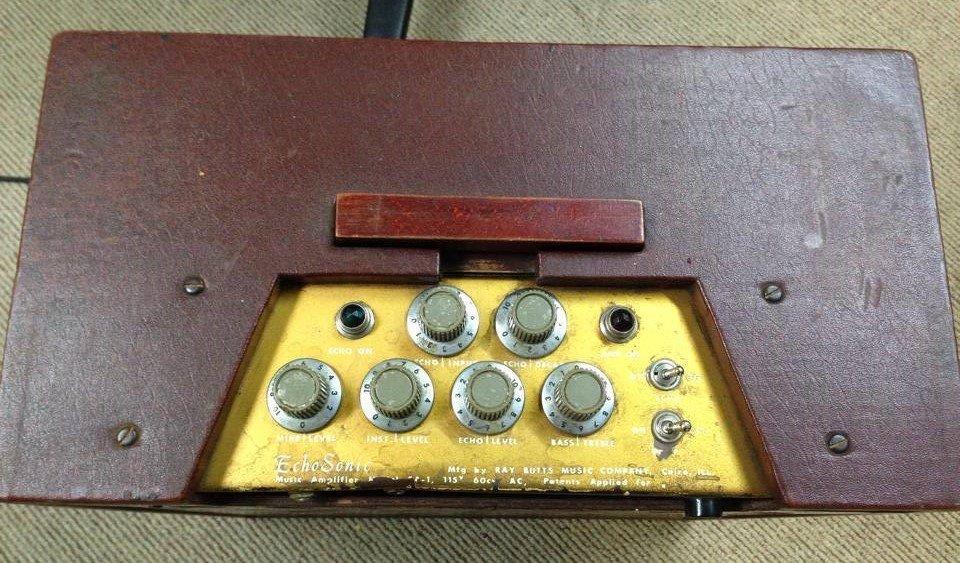

Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, front. Minder dan 70 van handgebouwd.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA , top display. No. 1- 1953, No. 2 -1954 gebruikt door Chet Atkins voor Blue Ocean Echo en no. 8 - 1955 door Scotty Moore voor Mistery Train.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, open back.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, chassis.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, open back.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, tapeloop-op-de-bodem.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, tapeloop.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, typeplaatjes.
Echosonic amp met ingebouwde echo gebouwd door Ray Butts Cairo Illinois USA 1953, Replica.
Rickenbacker EKO Sound M-30, licentie Echosonic, front.
Rickenbacker EKO Sound M-30, licentie Echosonic, zijzicht.
Rickenbacker EKO Sound M-30, licentie Echosonic, panel.
Rickenbacker EKO Sound M-30, licentie Echosonic, panel.
Rickenbacker EKO Sound M-30, licentie Echosonic, closed back.
Rickenbacker EKO Sound M-30, licentie Echosonic, open back.
Rickenbacker EKO Sound M-30, licentie Echosonic, open chassis.
Rickenbacker EKO Sound M-30, licentie Echosonic, TapeBoard top.
Rickenbacker EKO Sound M-30, licentie Echosonic, open back , tapeloop.
Rickenbacker EKO Sound M-30, licentie Echosonic, TapeBoard koppenplaat.
Rickenbacker EKO Sound M-30, licentie Echosonic, TapeBoard detail tapegeleiders.
Rickenbacker EKO Sound M-30, licentie Echosonic, TapeBoard onderzijde.

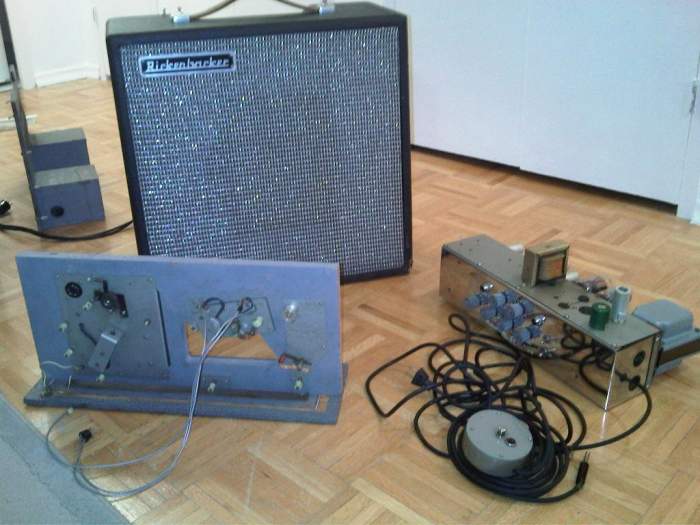

Rickenbacker EKO Sound M-30 licentie Echosonic, in onderdelen.

Ecco-Fonic

In 1959 volgde een nieuwe ontwikkeling de Ecco-Fonic echounit ( type 109) ontworpen door Ray Stolle in Los Angeles California. Een goed klinkend maar ook nerveus en onderhoudsgevoelig apparaat met een  vaste weergavekop plus tweede over lange reeks verstelbare kop, genaamd  “The Variable Delay Control”, Een vroege Echo-Fonic is hier te horen:  https://www.youtube.com/watch?v=1X9ilF1wiQ4
Ray Stolle had zelf niet de middelen om zijn product verder te ontwikkelen, de  opvolgend verbeterde uitvoeringen werden aanvankelijk  gebouwd en verkocht door E.S. “Eddy” Tubin, vanaf 1961 door de industrieel Milton Brucker.

Ecco Fonic Los Angeles USA advertentie.

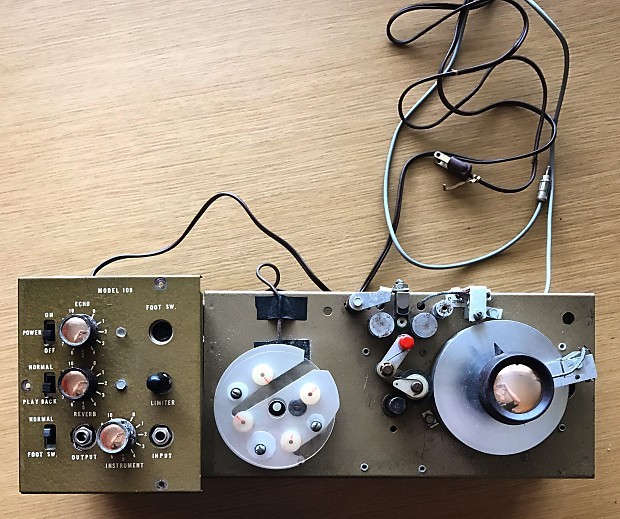

Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, uitgenomen.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, uitgenomen top.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, 2 weergavekoppen vaste kop op de voorgrond.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, controls.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, typeplaatje en buizenchassis back.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, buizenchassis front.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, techniek.
Ecco Fonic 109 buizen echo 1959, ontwerp Ray Stolle Los Angeles Californie USA, techniek rechts.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, front.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, delay control.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, controls.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, top.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, closed case.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, logo case.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, logo.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, techniek links.
Ecco Fonic 109 B Buizen echo 1960, ontwerp Ray Stolle Los Angeles Californie USA, manual.
Ecco Fonic 109 C, black top buizen echo USA 1961, kap open.
Ecco Fonic 109 C, black top buizen echo USA 1961, kap er af.
Ecco Fonic 109 C, black top buizen echo USA 1961, kap er af.
Ecco Fonic 109 C, black top buizen echo USA 1961, 2e verstelbare weergavekop, schaal in beginstand.
Ecco Fonic 109 C, black top buizen echo USA 1961, 2e verstelbare weergavekop, schaal in eindstand.
Ecco Fonic 109 C, black top buizen echo USA 1961, controls.
Ecco Fonic 109 C, black top buizen echo USA 1961, tape cartridge.
Ecco Fonic 109 C, black top buizen echo USA 1961, buizenchasssis EL90 en 2x ECC82.
Ecco Fonic 109 C, black top buizen echo USA 1961, circuit.

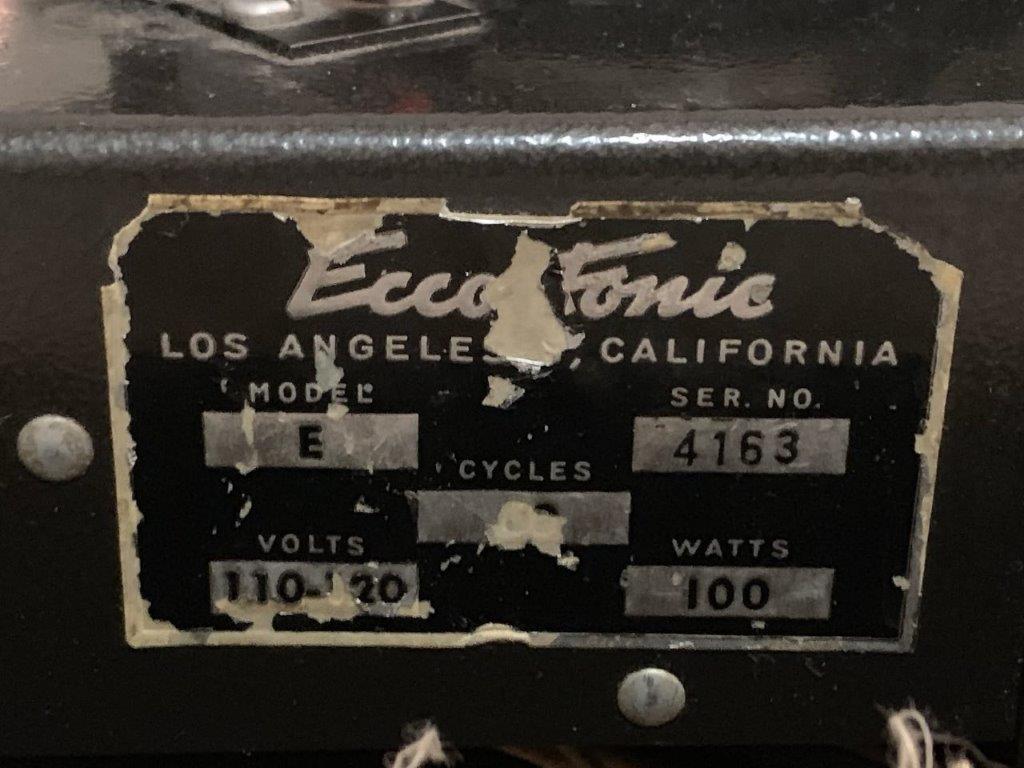

Ecco Fonic 109 C, black top buizen echo USA 1961, typeplaatje.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, front.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, display links.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, display rechts met selector voor microfoon, radio, platenspeler en aux.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, bandloop met slider mechaniek.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, cartridge bandloop.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, bandloop links met slider mechaniek.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, buizentechniek en bandloop.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, back.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, back links.
EccoFonic echo Model Model Sing a Long no. 920 met versterker 1953-54, back rechts met typeplaatje en serienummer.

Fender

De Ecco-Fonic echo werd merkwaardig genoeg al vanaf 1959 al door Fender gepromoot in hun catalogus. Eind 1962 werd het bedrijf verkocht aan electronisch engineer Bob Marks, die samen met ontwerper Russ Allee een transistor versie ontwikkelde die exclusief verkocht werd door Fender  als Fender-Echo waardoor het merk Ecco-Fonic verdween. De gepatenteerde Ecco-Fonic techniek  werd ingezet voor de compactere solid state Fender bandecho modellen als ECC Model 501. Bekijk en beluister: https://www.youtube.com/watch?v=ijsyajsdSoU
Deze Fender label toestellen werden in de markt minder gewaardeerd dan de concurrerende Echoplex modellen, waarna Fender overstapte op Tel–Rays Oil Can techniek.
Naast band- en schijfecho’s op basis van electro-magnetische technologie bracht Fender een reeks Echo-Reverb’s op de markt op basis van electro-statische (esoteric) technologie, de zgn. Oil Can Echo’s.  Deze techniek is ontwikkeld door Raymond Lubow (1920-2002) die samen met zijn broer Marvin in de zestiger jaren TEL-RAY Electronics in Los Angeles runde, het latere Morley met dezelfde eigenaars. Meer info hierover onderaan op deze pagina. Beluister de sound van enkele Fender Oil Can Echo’s via deze linken: https://www.youtube.com/watch?v=1ZC4o33dYmQ   of   https://www.youtube.com/watch?v=MedwvEhmnbQ  of  https://www.youtube.com/watch?v=ldTrCiY8Hl0.

Bekijk hier de historie van de Fender effecten: https://www.fender.com/articles/gear/vintage-fender-effects-from-the-1950s-1980s

Fender Electronic Echo Chamber Model 501 solid state 1963, gesloten koffer front.
Fender Electronic Echo Chamber Model 501 solid state 1963, gesloten koffer back.

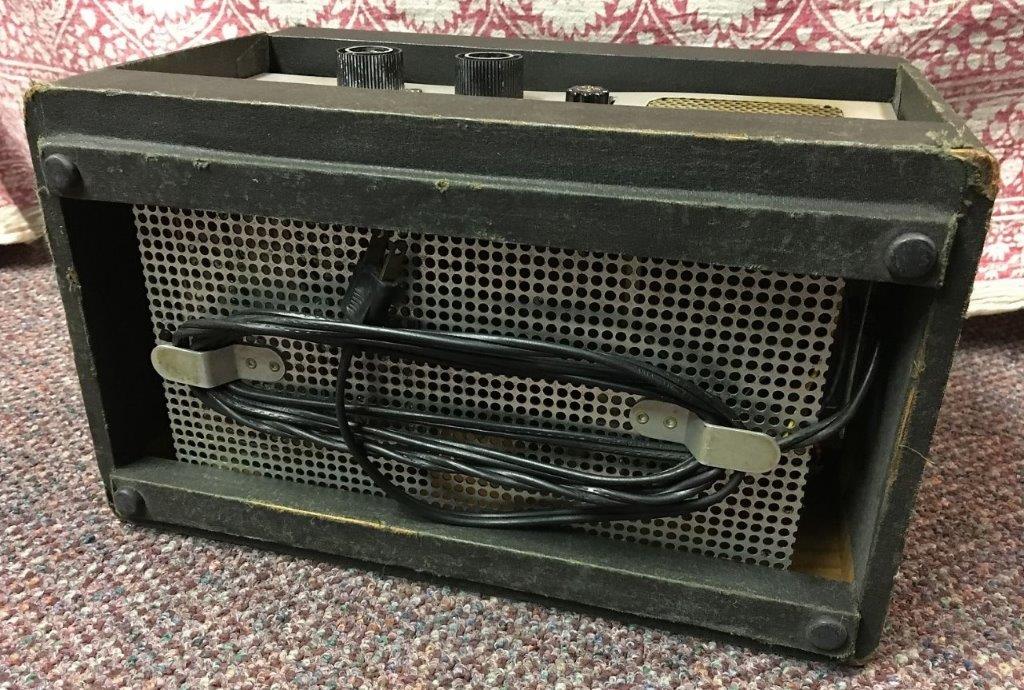

Fender Electronic Echo Chamber Model 501 solid state 1963, onderzijde.
Fender ECC Electronic Echo Chamber Model 501 1963-1968, front.
Fender Electronic Echo Chamber Model 501 solid state 1963, front met gesloten kofferdeksel.
Fender Electronic Echo Chamber Model 501 solid state 1963, front met open kofferdeksel.
Fender Electronic Echo Chamber Model 501 solid state 1963, front met tapekap.
Fender Electronic Echo Chamber Model 501 solid state 1963, top koppendeksel met schaal aanduiding.
Fender Electronic Echo Chamber Model 501 solid state 1963, top koppendeksel met schaal aanduiding en serienummer.

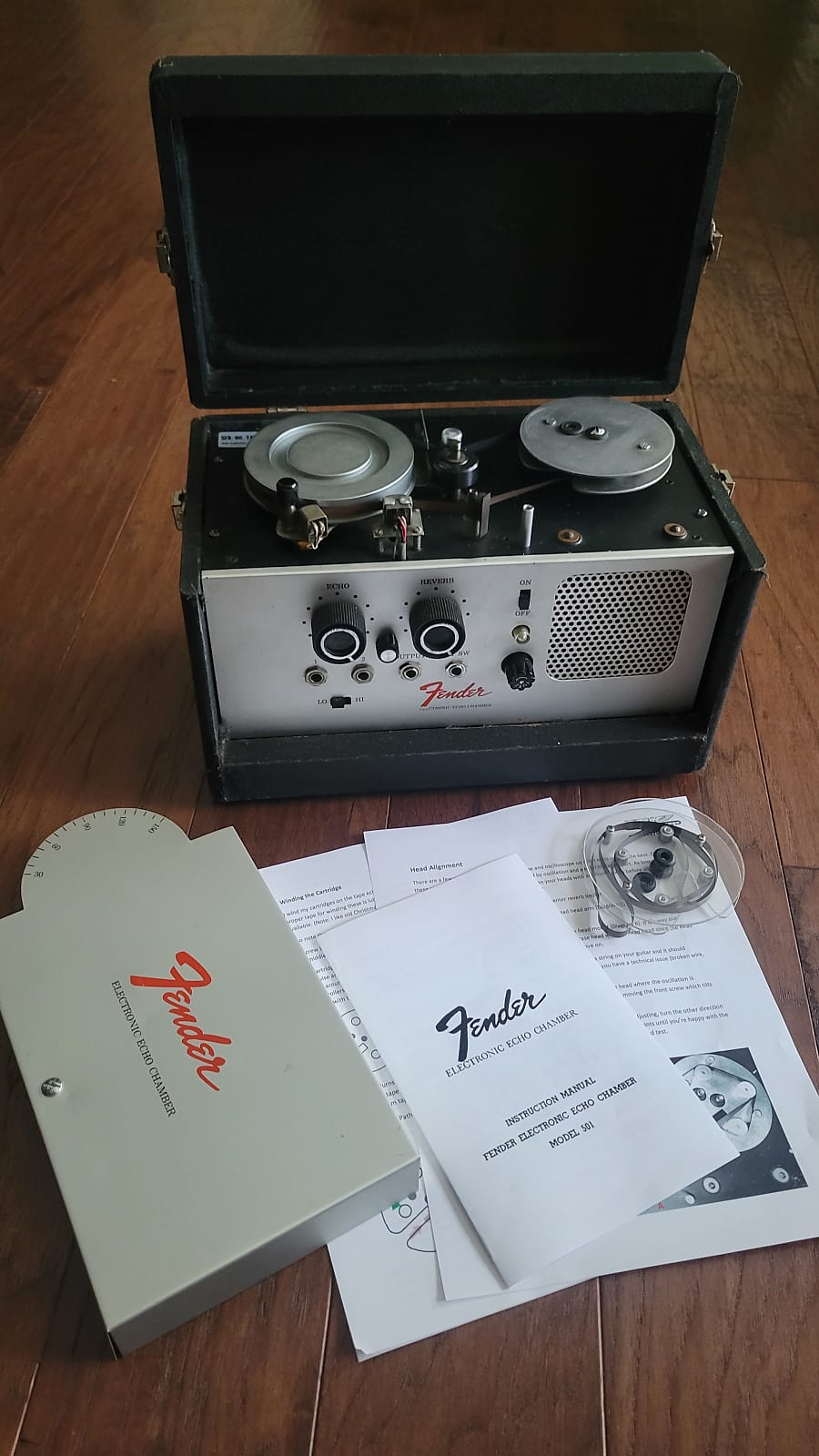

Fender Electronic Echo Chamber Model 501 solid state 1963, instructie tapeloop.
Fender ECC Electronic Echo Chamber Model 501 1963-1968, als Jumping Jewels .
Fender Electronic Echo Chamber Model 501 solid state 1963, front zonder tapekap met zicht op koppen.
Fender Electronic Echo Chamber Model 501 solid state 1963, front controls.

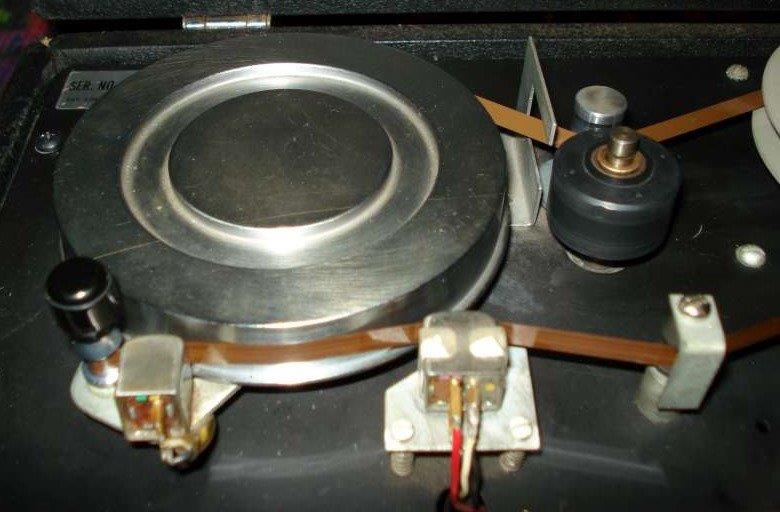

Fender Electronic Echo Chamber Model 501 solid state 1963, tapeloop met boven capstan, onder tapeguide, rechts tape cartridge.
Fender Electronic Echo Chamber Model 501 solid state 1963, drum met rechts onder gecombineerde opname-wiskop en boven weergavekop.
Fender Electronic Echo Chamber Model 501 solid state 1963, tapeloop met weergavekop en tapeguide.
Fender Electronic Echo Chamber Model 501 solid state 1963, tapeloop met weergavekop op midden lange echo.
Fender Electronic Echo Chamber Model 501 solid state 1963, tapeloop met weergavekop op korte echo.
Fender Electronic Echo Chamber Model 501 solid state 1963, tapeloop met weergavekop met tapeguide op mid echostand.
Fender Electronic Echo Chamber Model 501 solid state 1963, 2 gesloten tape cartridges.
Fender Electronic Echo Chamber Model 501 solid state 1963, open tape cartridge.
Fender ECC Electronic Echo Chamber Model 501 1963-1968., open bandloop.
Fender Electronic Echo Chamber Model 501 solid state 1963, open tape cartridge met maatvoering.
Fender Electronic Echo Chamber Model 501 solid state 1963, USA mains plug.
Fender Electronic Echo Chamber Model 501 solid state 1963, techniek overzicht.
Fender Electronic Echo Chamber Model 501 solid state 1963, techniek, controls, jacks en printplaat.
Fender Electronic Echo Chamber Model 501 solid state 1963, techniek trafo voor ventilatierooster.

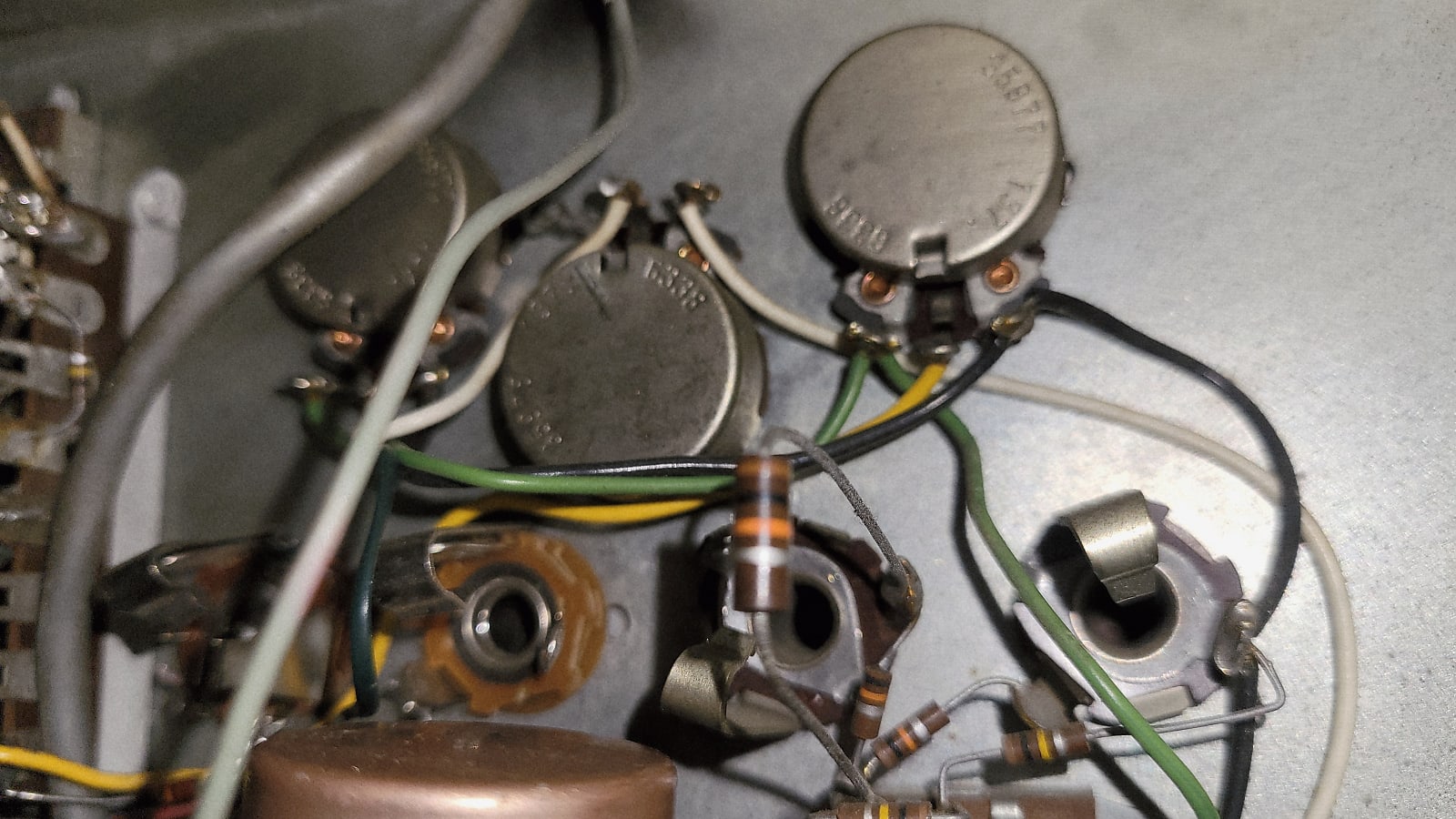

Fender Electronic Echo Chamber Model 501 solid state 1963, controls hi-lo switch en jack sockets.
Fender Electronic Echo Chamber Model 501 solid state 1963, techniek, printplaat in houder.
Fender Electronic Echo Chamber Model 501 solid state 1963, techniek, printplaat met genummerde componenten.
Arbiter Soundette Drumecho 1967, ook met Fender label.
Fender Soundette disk echo 1967, fabrikaat Arbiter UK.
Arbiter - Fender Soundette Drumecho 1967 met snaaraandrijving, open.
Fender Soundette Disk Echo fabrikaat Arbiter UK 1967, typeplaatje.
Arbiter-Fender Soundette 1967, open.
Fender Electronic Echo Chamber FE-1000, solid state 1968, front met 2-inputs, output, footswitch.
Fender Solid State Tape echo FE 1000. open top.
Fender Electronic Echo Chamber FE-1000, solid state 1968, tapeloop links onder combi wis-opnamekop, midden verstelbare weergavekop, links boven PA switch en preset recordlevel.
Fender Electronic Echo Chamber FE-1000, solid state 1968, zijkant.
Fender Electronic Echo Chamber FE-1000, solid state 1968, back.
Fender Electronic Echo Chamber FE-1000, solid state 1968, onderkant.
Fender Electronic Echo Chamber FE-1000, solid state 1968, techniek.

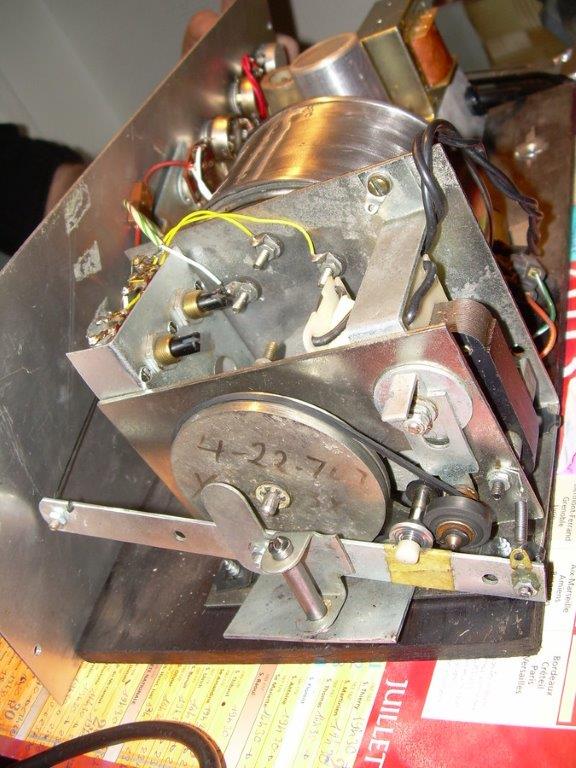

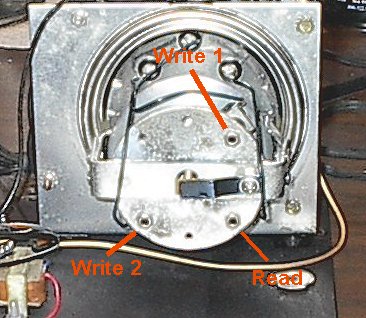

Fender Echo Reverb, met Adineko Oil Can techniek van Tel Ray Los Angeles, front.

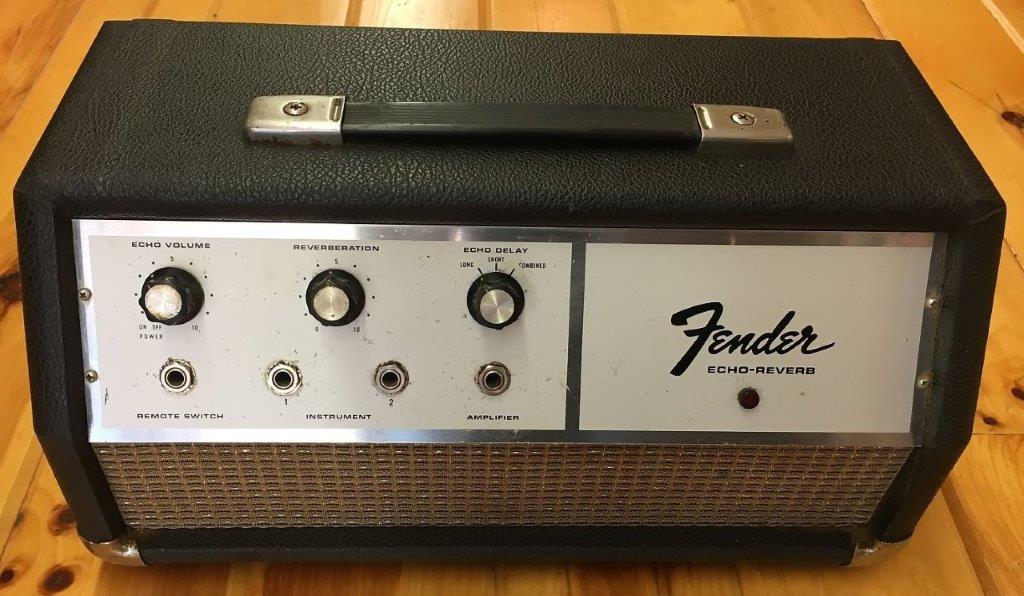

Fender Echo Reverb 1965 met Adineko Oil Can techniek, front.
Fender Echo Reverb 1965 met Adineko Oil Can techniek, closed back.
Fender Echo Reverb 1965 met Adineko Oil Can techniek, open techniek.
Fender Echo Reverb 1965 met Adineko Oil Can techniek, uitgenomen techniek.
Fender Echo Reverb 1965 met Adineko Oil Can techniek, typeplaatje met serienummer.
Fender Echo Reverb II 1967 met Adineko Oil Can techniek, front.
Fender Echo Reverb II 1967 met Adineko Oil Can techniek, front.
Fender Echo Reverb II 1967 met Adineko Oil Can techniek, zijzicht.

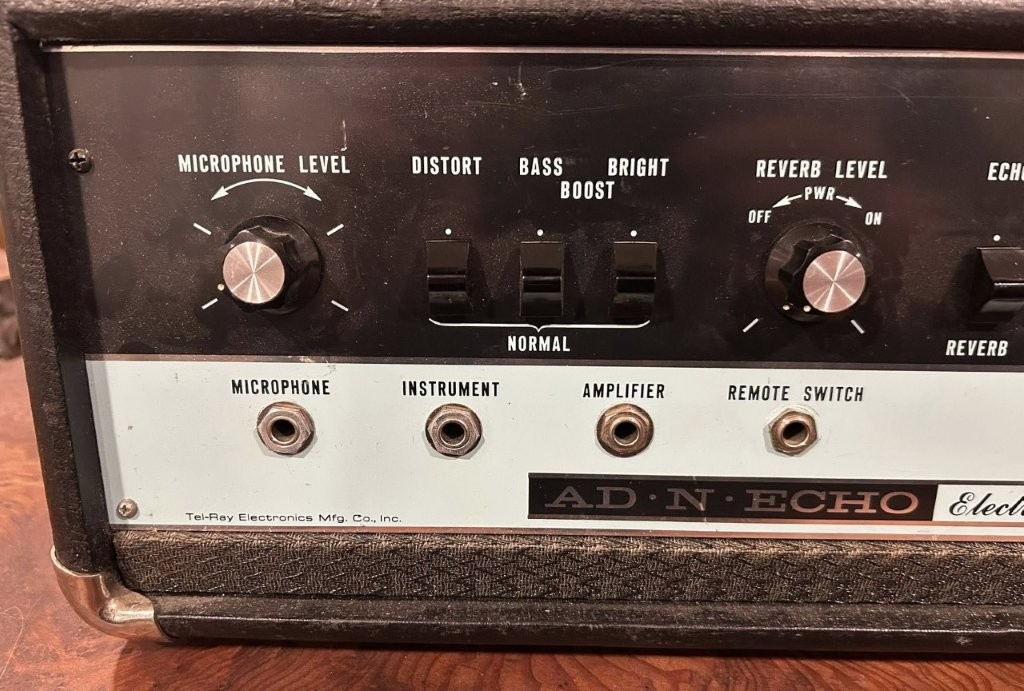

Fender Echo Reverb III 1969, met Adineko Oil Can techniek van Tel Ray Los Angeles, front.
Fender Echo Reverb III 1969, back met typeplaatje van Tel Ray Los Angeles.
Fender Echo Reverb III 1969, met Adineko Oil Can techniek van Tel Ray Los Angeles, ook toegepast door Morley, Gibson en Vox USA.
Fender Echo Reverb III 1969, chassis met Adineko Oil Can techniek van Tel Ray Los Angeles, ook toegepast door Morley, Gibson en Vox USA.
Fender Echo Reverb III 1969, chassis links met Adineko Oil Can techniek van Tel Ray Los Angeles, ook toegepast door Morley, Gibson en Vox USA.
Fender Echo Reverb III 1969, detail aandrijving Adineko Oil Can echniek van Tel Ray Los Angeles, ook toegepast door Morley, Gibson en Vox USA.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, front
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray.

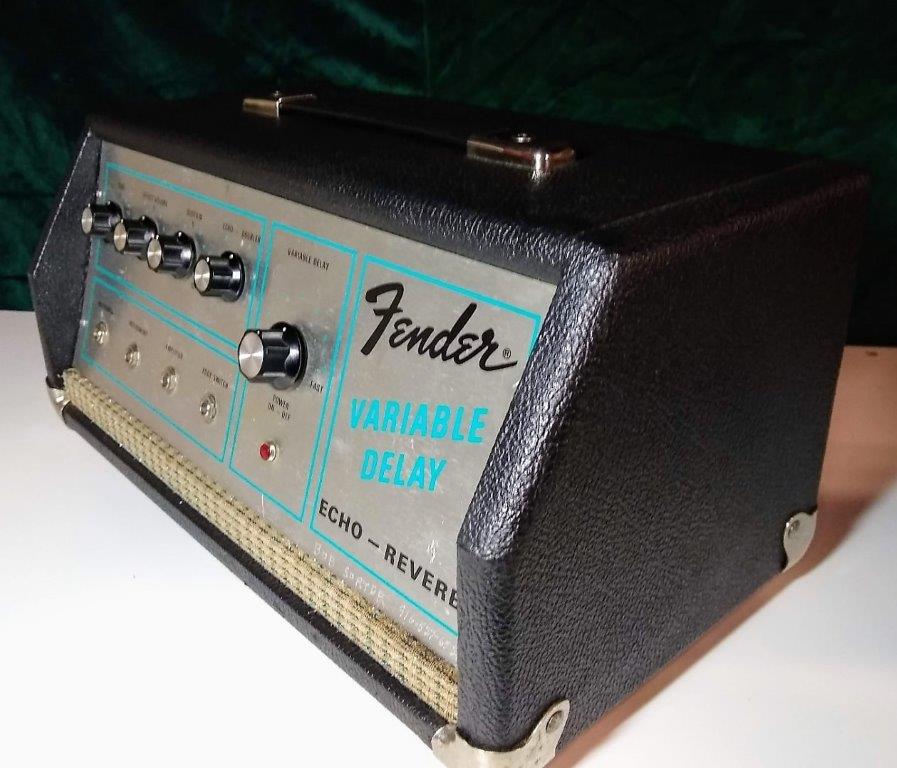

Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, zijzicht.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, top.
Fender-Echo-Variable-Delay-met-Adineko-Oil-Can-techniek-van-Tel-Ray-back.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, typeplaatje.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, onderkant.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Echo Variable Delay met Adineko Oil Can techniek van Tel Ray, techniek.
Fender Dimension IV Sound Expandet Model Echo 1969. Small version met Adineko Oil Can techniek, made by Tel Ray in Los Angeles.
Fender Dimension IV Sound Expandet Model Echo 1969. Small version met Adineko Oil Can techniek, made by Tel Ray in Los Angeles.
Fender Dimension IV Sound Expandet Model Echo 1969. Small version met Adineko Oil Can techniek, made by Tel Ray in Los Angeles, back.
Fender Dimension IV Sound Expandet Model Echo 1969. Small version met Adineko Oil Can techniek, opname en 2 weergavekoppen.
Fender Dimension IV Sound Expandet Model Echo 1969. Small version met Adineko Oil Can techniek, opname en 2 weergavekoppen.
Fender Multi Echo 1969, oilcan techniek made by Tel-Ray, totaalpakket.
Fender Multi Echo met Adineko Oil Can techniek, made by Tel Ray in Los Angeles.
Fender Multi Echo 1969 made by Tel-Ray, oilcan techniek.
Fender Multi Echo 1969, oilcan techniek made by Tel-Ray, back.
Fender Multi Echo 1969, oilcan techniek made by Tel-Ray, front.
Fender Multi Echo 1969, oilcan techniek made by Tel-Ray, techniek front.
Fender Multi Echo 1969, oilcan techniek made by Tel-Ray, onderkant.
Fender DGL-1 Stereo Digital Delay Echo Vintage Guitar Effect Pedal (Japan), top.
Fender DGL-1 Stereo Digital Delay Echo Vintage Guitar Effect Pedal (Japan), zijkant.

(Maestro) – Echoplex

Het het succes van de voorlopers Ray Butts Echosonic en Ray Stolle’s  Ecco-Fonic echo’s werkte aanstekelijk op anderen, meer producten ontstonden.
Gitarist Don Dixon (1930), electronicus Mike Battle (1917-2008) met broer John Battle (metaalbewerking) starten in gezamenlijke huisvlijt rond 1959 in Akron Ohio in de kelder van John  de bouw van prototypes voor een echo met cartridge tapeloop (2 minuten-75 mtr) en sliding weergavekop, die later Echoplex zou gaan heten. Na gebruik en testen door Don Dixon kwam vanaf 1961 een kleinschalige productie voor opdrachtgevers op gang en ontstond mond op mond reclame.
In 1962 werd het patent verkocht aan Market Electronics, Willoughby,Cleveland, Ohio die de echo in serieproductie ging produceren, Don Dixon en Mike Battle bleven aan als consultants. Chicago Musical Instruments (CMI), had al een vroege serie van 500 echo’s afgenomen. Mede daardoor werd de verdere financiering, verkoop en distributie toevertrouwd aan CMI, die sinds 1944 een belang had in Gibson. CMI bracht deze activiteit onder bij hun dochter Maestro, marktleider in buizentechnologie sinds 1950 en verbonden aan Gibson amps. Aldus ontstond de naam Maestro-Echoplex.

De eerste bij Market Electronics geproduceerde echo was een 3 knops buizenmodel in een bruine koffer, dat al snel veranderd werd naar grijs. Snel volgde al in 1962 een gewijzigde versie de EP-2, een 2 knops buizenmodel, in iets grotere behuizing met rechts een kabelruimte. Het eerste 3 knops model zou daarna EP-1 gaan heten. Deze buizenmodellen hadden witte knoppen. De EP-2 kreeg vanaf ca. 1970 een zwarte kast met zwarte knoppen en een Sound on Sound (SOS) functie toegevoegd.
Vanaf 1970 deden de eerste transistor modellen hun intrede, de EP-3 (1970-1991) met een FET preamp, een Sound on Sound functie, de Repeat knop ging Sustain heten. De behuizing en de knoppen werden zwart en de kabelruimte ging naar links. Deze echo is van 1973 tot 1978  door Hank Marvin van The Shadows gebruikt.
Vanuit het EP-3 transistor circuit werd het topmodel Groupsmaster EM-1 ontwikkeld met 4 kanalen met ieder 2 inputs, Volume- en Tone controls, SOS functie en professionele VU meter. Op enig moment verkocht Mike Battle uit onvrede zijn belang in Market Electronics en hun transistors, om van tijd tot tijd zelfstandig weer terug te komen met buizen toepassingen.
Mid zeventiger jaren kwam het economy model Sireko, nog verwijzend naar de Mike Battle’s koosnaam Sir Echo. Het was een goedkopere uitvoering maar met EP-3 circuit, met iets kortere delay, zonder SOS functie en als enige Echoplex geen tape cartridge maar een spaghetti tapeloop gelijkend op de Roland RE toestellen.
In 1976 volgde de EP-4 transistor zonder SOS functie maar met Tone regeling en 4 led’s (incidenteel met analoge VU meter) als recordpilot. De instelpot voor record level werd een knop, een microfoon input en PA mixer output werden toegevoegd. Deze echo werd ontwikkeld door Market Electronics/Norlin zonder inbreng van Mike Battle en Don Dixon en bleek minder te presteren. Mike Battle stond daarom niet achter deze uitvoering en liet dat merken. Hij ontwikkelde naar een idee van Don Dixon  een compressorboard voor het record circuit als aanvulling voor de mindere prestaties van de EP-4 wat daarna ook in de EP-3 werd ingebouwd. Echter door implementatie fouten bij de productie werkte dit averechts en werd op last van het management weer verwijderd.

Rond 1970 verwierf het Panamees conglomeraat ECL een groot belang in CMI. Topmannen Norton Stevens (ECL) en Arnold Berlin (CMI) gingen verder als de Norlin Cooperation die de Echoplex verkoop en distributie overnam van Maestro tot 1979, waarna Norlin alweer sloot. Toen moest producent  Market Electronics naarstig op zoek naar een nieuwe distributeur. Dat werd Harris-Teller Chicago, die de naam Maestro-Echoplex niet langer wenste te gebruiken en wijzigde in Echoplex. Na het overlijden van de eigenaar van Market Electronics, worden in 1984 alle Echoplex rechten en patenten overgenomen door distributeur Harris-Teller Chicago. Die ging vanaf 1985 bij Crystall Valley Electronics, Christal lake, Illinois (Joe Ornelas en Mark Karney) verder met de productie van de types EP-3, EP-4 en een Limited Edition reissue EP-6T buizenversie in aangepaste EP-3 behuizing met EP-2 circuit.
User- en Service Manuals voor meerdere Maestro Echoplex Echo’s zijn te downloaden via de Echofix  site: https://echofix.com/pages/echoplex-ep1-ep2-ep3-ep4-manuals    en   http://www.synfo.nl/servicemanuals/Maestro/ECHOPLEX_OWNER-SERVICE_MANUAL.pdf

Mike Battle 1917-2008 links, rechts Don Dixon 1930.
Mike Battle, Sir Echo, 1917-2008.
1959 Echoplex Prototype The Original Echo met foto van Don Dixon.
1959 Echoplex Prototype The Original Echo by Don Dixon, front.
1959 Echoplex Prototype The Original Echo by Don Dixon, controls links.
1959 Echoplex Prototype The Original Echo by Don Dixon, controls rechts.
1959 Echoplex Prototype The Original Echo by Don Dixon, front zonder kap, controls links: echo en volume, midden repeats, rechts instrument en volume.
1959 Echoplex Prototype The Original Echo by Don Dixon, achterkant.
1959 Echoplex Prototype The Original Echo by Don Dixon, achterkant links.
1959 Echoplex Prototype The Original Echo by Don Dixon, tapeloop links erase head, midden slide playback head, rechts record head.
1959 Echoplex Prototype The Original Echomet handtekening van Don Dixon,
1959 Echoplex Prototype The Original Echo by Don Dixon, tapeloop rechts record head.
1959 Echoplex Prototype The Original Echo by Don Dixon, tapeloop links,erasehead, midden slide playback head.
1959 Echoplex Prototype The Original Echo by Don Dixon, onderkant.
1959-Echoplex-Prototype-The-Original-Echo-by-Don-Dixon-buizenchassis.
Echoplex EP-1 buis ca. 1961, 3 knops model, front met deksel over cartridge.
Echoplex EP-1 buis ca. 1961, 3 knops model, front zonder deksel over cartridge. Rechts handle om roller vrij te zetten.
Echoplex-EP-1-buis-ca-1961-witte-knoppen-vanaf-links-instrument-microfoonecho-repeats-echo-volume.
Echoplex EP-1 buis ca. 1961, linker zijkant.
Echoplex EP-1 buis ca. 1961, vroege brown closed case, made by Market
Echoplex EP-1 buis ca. 1962, grey closed case.
Echoplex EP-1 buis ca. 1961, verklarende diagram.
Echoplex EP-1 buis ca. 1961, lege bovenplaat zonder tapecartridge, in het midden het serienummer en sliding playback head, rechts recordhead.
Echoplex EP-1 buis ca. 1961, in het midden het serienummer en sliding playback head, rechts recordhead.
Echoplex EP-1 buis ca. 1961, techniek met 2x 6EU7 (ca. ECC83) en 6C4 (ca EC90).
Echoplex EP-1 buis ca. 1961, circuit met inputs en controls.
Echoplex EP-1 buis ca. 1961, onderkant.
Echoplex EP-1 buis ca. 1961, binnenkant deksel.
Echoplex EP-1 buis ca. 1961, originele hoes.
Echoplex EP-1 buis ca. 1961, footswitch.
Echoplex EP-1 en EP-2 buis, ca-1961-1970, replacement combihead, erase 28 ohm en record 180 ohm.
Echoplex EP-2 gebruikersinstructie, rechts boven de handtekening van Mike Battle.
Echoplex EP -2 buis ca-1962-1965, closed case logo bij slotje.
Echoplex EP-2 buis ca. 1970, closed case logo op deksel.
Echoplex EP-2 buis ca. 1962-1970, closed case back.
Echoplex EP-2 buis ca. 1962-1970, onderzijde op footswitch.
Echoplex EP-2 buis ca. 1965 met sound on sound circuitbreaker en 2 inputs, top met koppendeksel.
Echoplex EP -2 buis ca-1962, open case back met red sound on sound circuitbreaker reset knob.
Echoplex EP -2 buis ca-1962, zonder sound on sound head en 2 inputs top, zonder koppendeksel, 2 playback heads on short delay time.
Echoplex EP -2 buis ca-1962, zonder sound on sound head en 2 inputs top, zonder koppendeksel, 2 playback heads on mid delay time.
Echoplex EP -2 buis ca-1962 met 2 inputs, top zonder koppendeksel, rechts combi erase-record head, links slide playback head in kortste stand.
Echoplex EP -2 buis ca-1962 met met red circuitbreaker reset knob.
Echoplex EP -2 buis ca-1962-1965, vanaf links footswitch, echorepeats, record level preset, pilot, volume balance instrument en echo volume, 2 inputs en roller ontspanner.
Echoplex EP-2 buis ca. 1965, typeplaatje.
Echoplex EP -2 buis ca-1962, zonder sound on sound head en 2 inputs top, zonder koppendeksel, 2 heads, uitgenomen uit behuizing.
Echoplex EP-2 buis ca. 1962-1970, buizen chassis met 2 x 6EU7 (=ECC83) en 6C4 (=EC90).

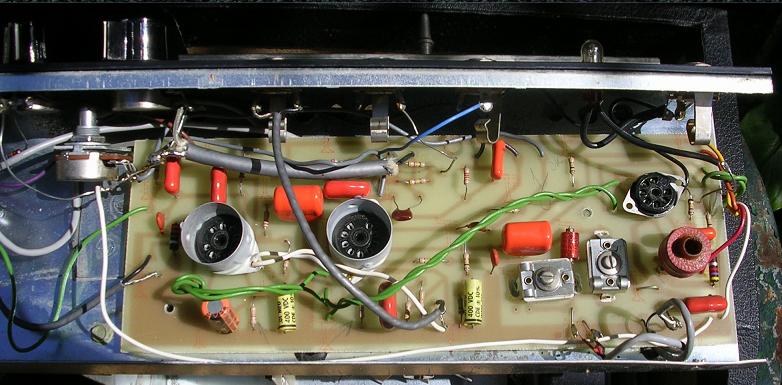

Echoplex EP-2 buis ca. 1962-1970, circuit en chassis.
Echoplex EP-2 buis ca. 1962-1970, circuit met inputs en controls.
Echoplex EP-2 buis ca. 1970, top zonder koppendeksel met sound on sound head links en toggle switch, geen circuitbreaker, playback head on long delay.
Echoplex EP-2 buis ca. 1970, deksel met Sound on Sound gebruikersinstructie.
Echoplex EP-2 buis ca. 1970, vanaf links footswitch, echorepeats, record level preset, pilot, volume balance instrument en echo volume, SOS toggle, 1 input en roller ontspanner. Short delay time, red reset button.
Echoplex EP-2 buis ca. 1970, vanaf links footswitch, echorepeats, record level preset, pilot, volume balance instrument en echo volume, SOS toggle, 1 input en roller ontspanner. Mid delay time, red reset button.
Echoplex EP-2 buis ca. 1970, back met rechts sound on sound head, midden sliding playback head en links erase-record combi head.
Echoplex EP-3 solid state 1970-1991, manual.
Echoplex EP-3 solid state 1970-1991, gebruikersinstructie in deksel.
Echoplex EP-3 solid state 1970-1991, 2 soorten koffers, front.
Maestro Echoplex logo op koffers van distributeur Market Electronics tot ca.1970.
Echoplex EP-3 solid state 1970-1991, 2 soorten koffers, back.
Echoplex EP-3 solid state 1970-1991, 2 soorten koffers, zijkant.
Echoplex EP-3 solid state 1970-1991, onderzijde.
Echoplex EP-3 solid state 1970-1991, opbergvak.
Echoplex EP-3 solid state 1970-1991, 2 uitvoeringen met en zonder koppendeksel.
Echoplex EP-3 solid state 1970-1991, met koppendeksel front.
Echoplex EP-3 solid state 1970-1991, met koppendeksel top.
Echoplex EP-3 solid state 1970-1991, zonder koppendeksel. Midden playback slide head in mid echo stand,
Echoplex EP-3 solid state 1970-1991, zonder koppendeksel. Midden playback slide head in mid echo stand,
Echoplex EP-3 solid state 1970-1991, zonder koppendeksel. Midden playback slide head in lange echo stand,
Echoplex EP-3 solid state 1970-1991, omgekeerde tapeloop rechts sound on sound head, midden playback slide head in lange echo stand, links combi erase / record head. Rode resetknop rechts boven.
Echoplex EP-3 solid state 1970-1991,slidebar met koppen, rechts combi erase 25 ohm / record 70 ohm, midden playback head 396 ohm.
Echoplex EP-3 solid state 1970-1991, serienummer.
Echoplex EP-3 solid state 1970-1991, Controls: Sound on Sound toggle, Echo Sustain Repeats, Recording level preset en Echovolume.
Echoplex EP-3 solid state 1970-1991, controls Input, Output, Footswitch / Echo off en Playback en Record pilot.
Echoplex EP-3 solid state 1970-1991, back zonder koppendeksel.
Echoplex EP-3 solid state 1970-1991, Red Version.
Echoplex EP-3 expanded voor Brian May gemodificeerd, met dubbel lange slide.
Echoplex EP-3 ca 1977, motor met snaaraandijving naar vliegwiel.
Echoplex EP-3 solid state 1970-1991, chassis.
Echoplex EP-3 solid state 1970-1991, solid state circuit.
Echoplex solid state compressorboard, tijdelijk toegepast in EP-3 en EP-4.
Echoplex EP-4 solid state 1976-1991, gesloten koffer front.
Echoplex EP-4 solid state 1976-1991, gebruikersinstructie in deksel.
Echoplex EP-4 solid state 1976-1991, display kleine knop. Vanaf links 2 inputs, echo repeats, echovolume, record volume, preset knop, 4 indicator leds, tone regeling, footswitch.
Echoplex EP-4 solid state 1976-1991, met grote knoppen en analoge meter, front met koppendeksel.
Echoplex EP-4 solid state 1976-1991, met grote knoppen en analoge meter, front zonder koppendeksel.
Echoplex EP-4 solid state 1976-1991, omgekeerde tapeloop. Midden playback slide head, links combi erase-record head. Geen SOS head meer. Rechts boven reset knop.
Echoplex EP-4 solid state 1976-1991, serienummer en koppenplaat met links playbackhead en rechts slide combi erase recordheaad, geen SOS head meer.

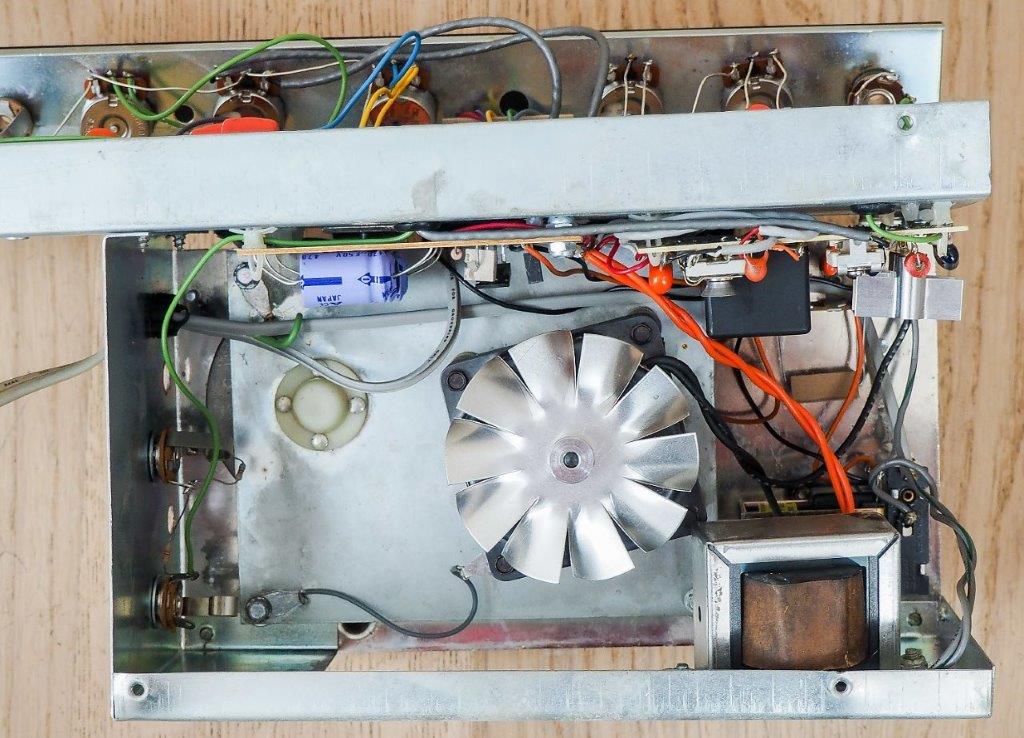

Echoplex EP-4 solid state 1976-1991, chassis.
Echoplex EP-4 solid state 1976-1991, motor.
Echoplex EP-4 solid state 1976-1991, circuit.
Echoplex EP-4 solid state 1976-1991, gesloten koffer back.
Echoplex EP-4 solid state 1976-1991, gesloten koffer zijkant.
Echoplex EP-4 solid state 1976-1991, koffer onderkant.
Echoplex EP-4 solid state 1976-1991, manual by Norlin-Maestro.

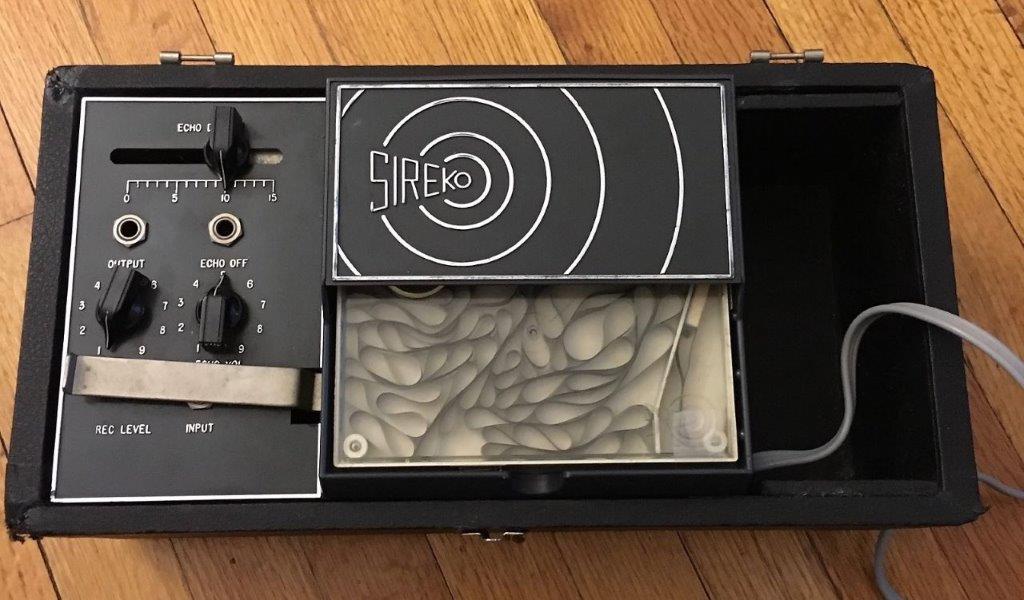

Echoplex Sireko ES-1 Economy-model 1970, front.

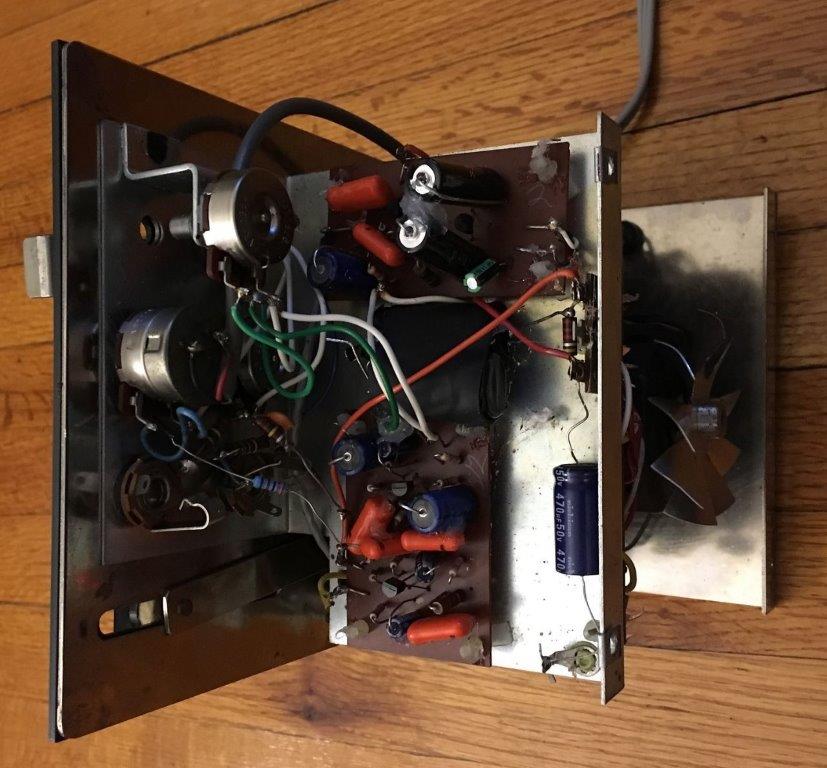

Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel er op.
Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel er af.
Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel en cartridgedeksel uitgenomen.
Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel en cartridgedeksel er af.
Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel en cartridgedeksel uitgenomen. techniek.
Echoplex Sireko ES-1 Economy-model 1970, geen SOS functie en andere tapecartidge, koppendeksel en cartridgedeksel uitgenomen. techniek.
Echoplex Sireko ES-1 Economy-model 1970, onderkant.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, front met schuine deksel.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, front.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, zijkant voor.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, open deksel.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, volumemeter.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, VU meter.

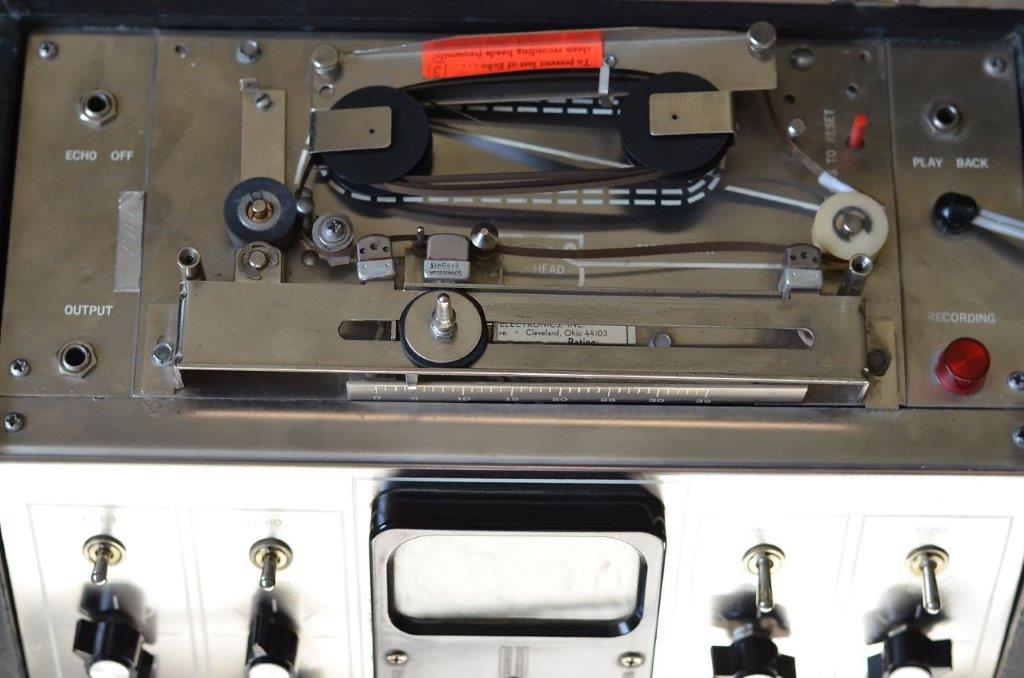

Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, koppenplaat met rechts de rode circuit breaker reset knop.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, koppenplaat met serienummer. Links sound on sound head, midden slide playback head en rechts combi erase-record head.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, outputs top.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, zijkant achter.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, back.
Echoplex EM-1 Groupmaster 1971, 4 inputs en Ep-3 preamp circuit, onderkant.
Echoplex EM-1 Groupmaster 1971, solid state circuit.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, afneembaar buizenluik in front koffer.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, back.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, front.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, EP-2 buizen chassis.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, EP-2 circuit met 6C4 en 2x EU7 buizen.
Echoplex buizen T-EP-6, mid tachtiger jaren vanuit EP-3 solid state concept, T-EP-6 aanduiding op de printplaat.
Echoplex EP-3 en EP-4 solid-state vanaf ca 1970, replacement combi head, erase ca.-25ohm plus record ca. 70-ohm.
Echoplex koppenset.
Echoplex Cartridge replacement met ca. 75 mtr lubrcated tape goed voor 2 minuten.
Echoplex motorbuffers.
Echoplex duimschroeven koppendeksel EP-2, EP-3, EP-4 en EM-1.

Post-Echoplex echo’s

In 1991 viel het doek voor Echoplex, waarna de rechten in handen kwamen van Gibson, die o.a. de Oberheim Echoplex Digital Pro onder Gibson label op de markt bracht. Vanaf 2019 brengt Jim Dunlop o.a. zijn (MXR) Echoplex EP pedals op de markt.
Mike Battle bleef trouw aan de Echoplex buizentechniek en bouwde rond 1999 handmatig een aantal hoogwaardige verbeterde echo’s met o.a. solinoid gestuurde capstan onder de naam Tubeplex. Die prototypes werden later in kleine series gebouwd door Hard Rock Inc. met typenummers als TP-100.

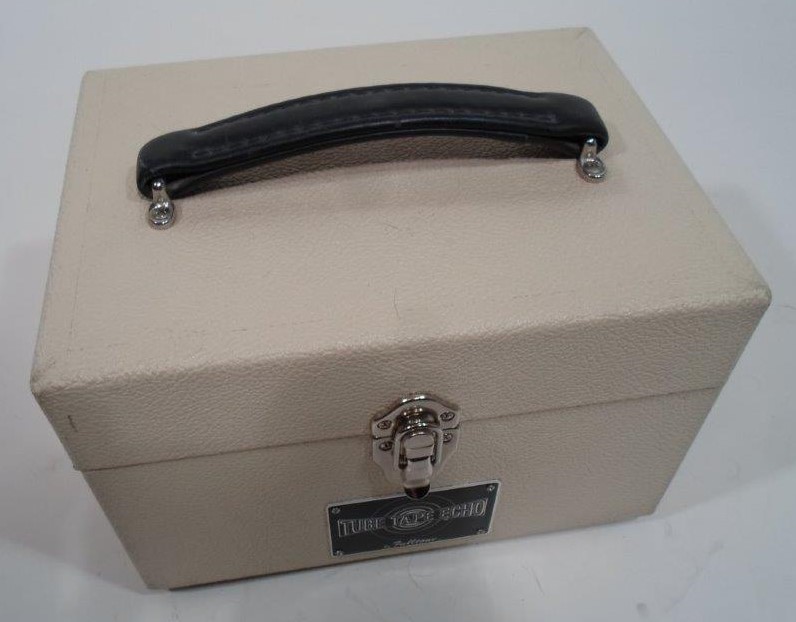

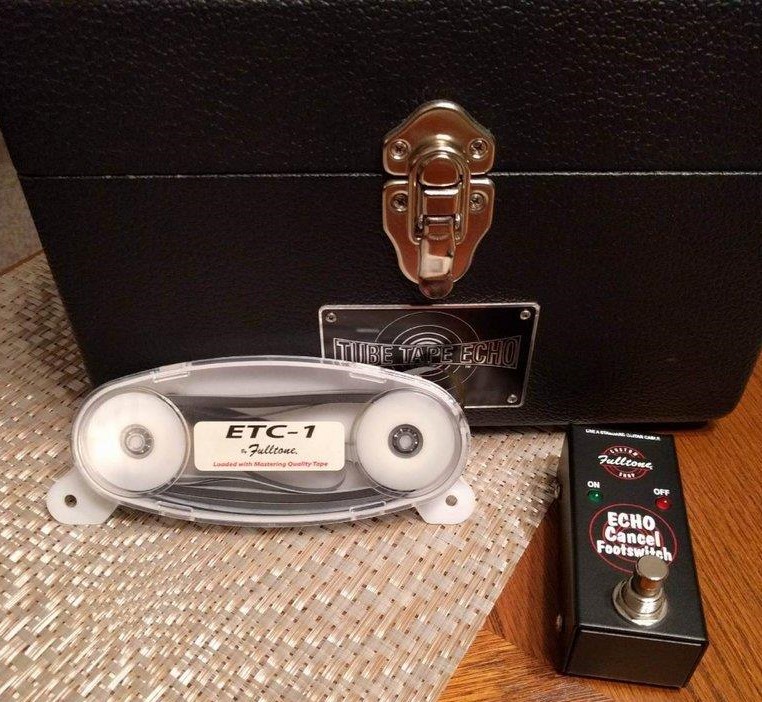

Fulltone Musical Products Washington (Michael Fuller) produceerde TTE (Tube Tape Echo) boetiek Reissue tape echo’s op basis van de vroegere Echoplex buizentechniek en levert thans een solid state versie met EP-3 techniek als (Solid State Tape Echo) SSTE. De stand na 60 jaar Echoplex.

Mike Battle "Sir Echo" (1917-2008) met zijn 1999 Tubeplex echo.
Tubeplex buizen 1999 post Echoplex van Mike Battle, gesloten koffer.
Tubeplex buizen 1999 post Echoplex van Mike Battle, top met koppendeksel.
Tubeplex buizen 1999 post Echoplex van Mike Battle, afgenomen koppendeksel.
Tubeplex buizen 1999 post Echoplex van Mike Battle, top zonder koppendeksel.
Tubeplex Simul stereo TP-1 4SN buizenecho met noise cut 1999, post Echoplex van Mike Battle, top met koppendeksel.
Tubeplex Simul stereo TP-1 4SN buizenecho met noise cut 1999, post Echoplex van Mike Battle, top met koppendeksel.
Tubeplex Simul stereo TP-1 4SN buizenecho met noise cut 1999, post Echoplex van Mike Battle, top met koppendeksel.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, koffer.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, manual.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, top met tapedeksel er op.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, top met tapedeksel er af.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, top met koppendeksel.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc,top zonder koppendeksel.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, handle om roller vrij te zetten.
The Plex TP-100 buizen 1999-2000 post Echoplex van Mike Battle, made by Hard Rock Inc, onderzijde.
Oberheim Echoplex Digital Pro met footcontroller 1994.
Gibson (voorheen Oberheim) Echoplex Digital Pro met footcontroller en Gibson label 2001.
Dunlop MXR Echoplex Vintage Delay pedal EP-103.
Dunlop MXR Echoplex Vintage Delay pedal EP-103 gecombineerd met preamp EP-101 en MXR tap.
Fulltone TTE tube echo, owners manual.
Fulltone TTE tube echo Custom Red, front met cartridge deksel.
Fulltone TTE tube echo Black, top met cartridge deksel.
Fulltone TTE tube echo Cream, top met cartridge deksel.
Fulltone TTE tube echo Cream, top zonder cartridge deksel.
Fulltone TTE tube echo Cream, top met ETC-1 cartridge en serienummer.
Fulltone TTE tube echo Cream, back.
Fulltone TTE tube echo Custom Red, mains.
Fulltone TTE tube echo Cream, gesloten koffer.
Fulltone TTE tube echo Black box ETC-1 cartridge en footswitch.
Fulltone TTE tube echo, voorgeschreven tested buizenset van Shughuang (made in China) of JJ (voorheen Tesla made in Slovakia).
Fulltone SSTE Solid State echo Black, front met cartridge deksel.
Fulltone SSTE Solid State echo Black, toebehoren.
Fulltone SSTE Solid State echo Black, front zonder cartridge deksel met ETC-2 cartridge.
Fulltone SSTE Solid State echo Black, gesloten koffer.
Fulltone SSTE Solid State echo Black, mains.
Fulltone SSTE Solid State echo Black, onderkant.
Fulltone SSTE Solid State echo Black, chassis.
Fulltone SSTE Solid State echo Black, circuit.
Fulltone cartridges ETC-1 voor TTE Tube echo's en ETC-2 voor SSTE Solid state echo's.

Vox Thomas (1965-1971)

In 1965 verwerft Thomas Organ het recht om zelf complete Vox producten voor de Amerikaanse markt te gaan produceren en komen de eerste Amerikaanse buizenversterkers in de verkoop.  De Amerikanen vinden buizentechniek al snel ouderwets en willen hun transistor ervaring met orgels gaan toepassen voor Vox producten.  Al in 1966 wordt volledig overgeschakeld op Solid State techniek en worden de enige Vox transistor echo’s ontwikkeld. Meer over Vox Thomas USA is te zien onder het hoofdstuk “Shadows Music Gear Vox v”.

Vox Echo De Luxe model V837, solid state, product van Thomas Organ Cy voor de Amerikaanse markt.
Vox Echo De Luxe V837 US solid state 1968, product van Thomas Organ Comp. voor de Amerikaanse markt, front.
Vox Echo De Luxe V837 US solid state 1968, The British Sound embleem.
Vox Echo De Luxe V837 US solid state 1968, gesloten koffer back.

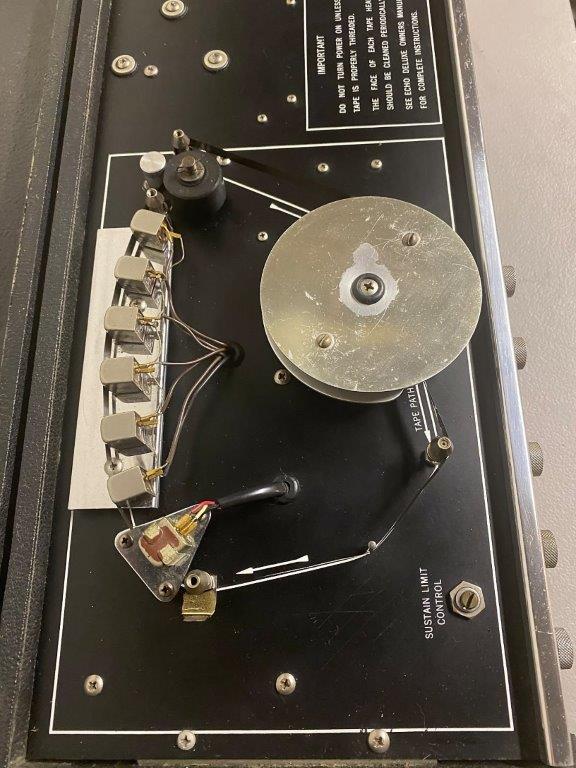

Vox Echo De Luxe V837 US solid state 1968, tapeloop.
Vox Echo De Luxe V837, US solid state, bandloop.
Vox Echo De Luxe V837 US solid state 1968, tapeloop.
Vox Echo De Luxe V837 US solid state 1968, gesloten koffer zij.
Vox Echo De Luxe V837 US solid state 1968, onderkant typeplaatje met serienummer.
Vox Echo De Luxe V837, US solid state, typeplaatje.
Vox Echo Reverb V807 1968, front.
Vox Echo Reverb V807 1968, top.
Vox Echo Reverb V807 1968, backpanel.

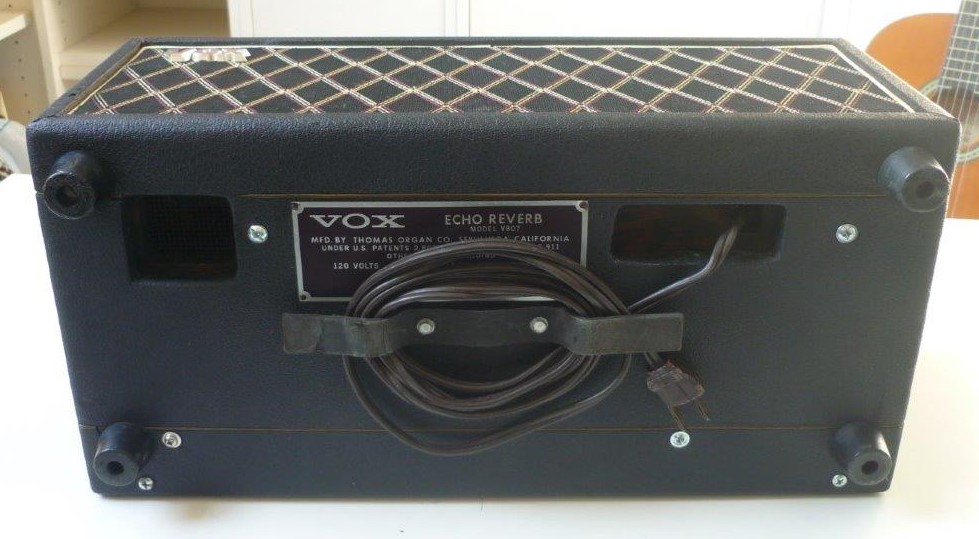

Vox Echo Reverb V807 1968, onderkant.
Vox Echo Reverb V807 1968, typeplaatje.

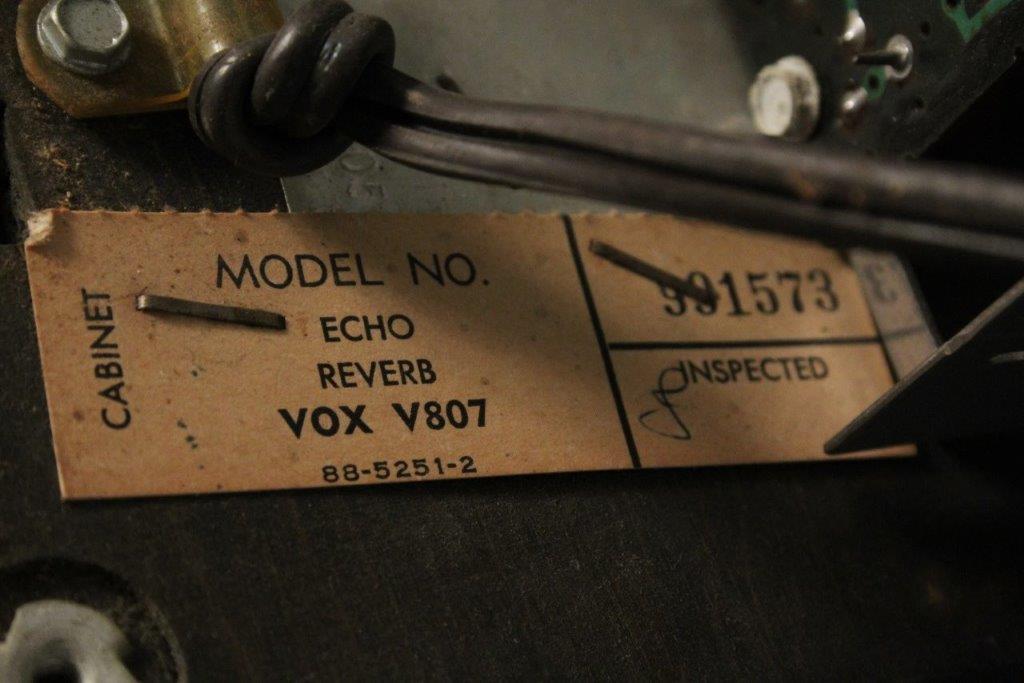

Vox Echo Reverb V807 inspectielabel.
Vox Echo Reverb V807 met (droge) Oil Can techniek en printplaat van Tel-Ray Los Angeles.
Vox Echo Reverb V807 met (droge) Oil Can techniek van Tel-Ray Los Angeles.

Tel-Ray, Morley en andere ADINEKO Oil Can echo’s

De broers Ray(mond) en Marvin Lubow  begonnen in de sixties in Los Angeles Californie hun bedrijf Morley. Ray ontwikkelde daar een echotoestel op basis van een niet eerder toegepaste Oil Can techniek.  De Oil Can techniek bestaat uit een schijf die draait in een (half) met electro-statische vloeistof gevulde rond draaiende metalen trommel, die dient als roterende condensator. De magnetische koppen zijn hier vervangen door rubberen borstels, tape is overbodig.
Deze techniek werd op de markt gezet als Ad-N-Echo (of ADINEKO) aanvankelijk onder het TEL-RAY label en vanaf begin seventies als Morley.  De techniek werd als snel geadopteerd door gerenommeerde merken als Fender, Gibson, Mosrite, Acoustic en Standel waarvoor Tel-Ray ook ging produceren. De sound van oil-can echo’s verschilt van tape- en schijfecho’s, geeft meer onder water geluid met een lichte mix van vibrato en chorus en werd in een verdergaande ontwikkeling toegepast voor psychedelische muziek en Leslie simulatie (More-Lee, Less-Lee, een reklamegrapje van de gebroeders  Lubow).
Ook Vox Thomas bracht een Echo-Reverb V807 uit op basis van deze roterende trommel techniek, maar dan heel bijzonder in een droge trommel. Dit toestel is hierboven op deze  zelfde pagina te zien met de andere Amerikaanse Vox echo’s.

Tel Ray Ad-N-Echo oilcan, front.
Tel Ray Ad-N-Echo oilcan, back.
Tel Ray Ad-N-Echo oilcan, typeplaatje met serienummer.
Tel Ray Ad-N-Echo oilcan, open techniek.
Tel Ray Ad-N-Echo oilcan, top.
Tel Ray Ad-N-Echo oilcan, techniek.
Tel Ray Ad-N-Echo oilcan, aandrijving.
Tel Ray Variable Delay met Adineko Oil Can techniek, gelijk aan Fender model.
Tel Ray Variable Delay met Adineko Oil Can techniek, het origineel uit Los Angeles.
Tel Ray Variable Delay met Adineko Oil Can techniek, techniek links.
Tel Ray Variable Delay met Adineko Oil Can techniek, techniek rechts..
Tell Ray Morley originele Organ Tone De Luxe met Leslie simulator op basis Adineko techniek "More Lee or Less Lee".
Ucon LB 65 Fluid, olie voor Adineko Oil Can echos met Tel Ray Techniek als Fender, Gibson, Morley, Standel, Tel Ray.
Tel Ray Adineko Oil Can techniek, volledig gedemonteerd voor servicebeurt.
Tel Ray Adineko Oil Can techniek, open oil can.
Tel Ray Adineko Oil Can techniek. olie niveau.
Tel Ray Adineko Oil Can techniek,
Tel Ray Adineko Oil Can techniek, opname-, wis- en 2 weergavekoppen.
Tel Ray Adineko Oil Can techniek, rubber gevoerde opname, wis- en weergavekoppen.
Tel Ray Adineko Oil Can techniek, rubber gevoerde opname, wis- en weergavekoppen.
Gibson Reverb Echo met Adineko Oil Can system.
Gibson Reverb Echo met Adineko Oil Can sytem, back.
Gibson Reverb Echo met Adineko Oil Can sytem, techniek.

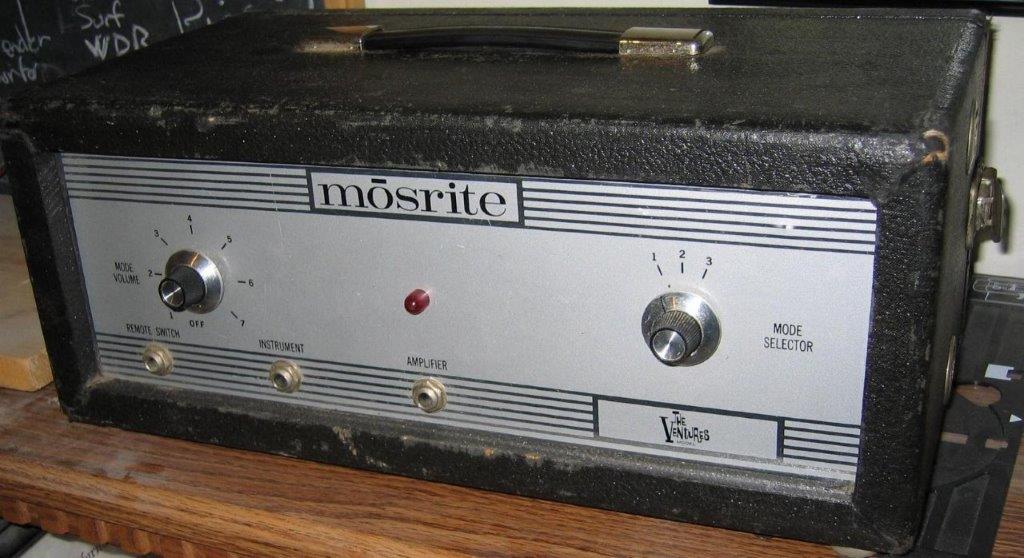

Mosrite The Ventures Echo met Adineko Oil Can techniek.
Standel Reverbalux oilcan echo S41 1964, front.
Standel Reverbalux oilcan echo S41 1964, typeplaatje.
Standel Reverbalux oilcan echo S41 1964, typeplaatje.
Standel Reverbalux oilcan echo S41 1964, aandrijving.
Standel Reverbalux oilcan echo S41 1964, techniek.

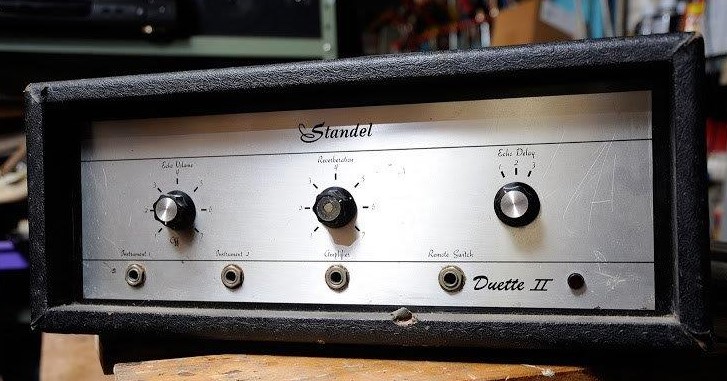

Standel Duette II met Adineko Oil Can Delay.
Standel Duette II met Adineko Oil Can Delay. binnenwerk.
Standel Reverbalux S41 1964, Adineko Oil Can binnenwerk.
Standel Reverbalux S41 1964, Adineko Oil Can, typeplaatje.
Univox Echo Tech Adineko Oil Can Echo.

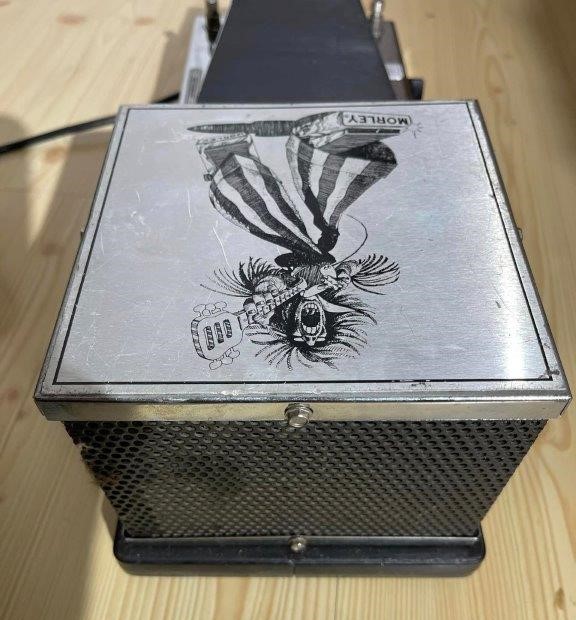

Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, overzicht.
Morley Echo Volumepedaal EVO 1 met Adineko Oil Can techniek van zusterbedrijf Tel Ray.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, top.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, pedaal.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, zijkant jacks.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, zijkant controls.
Morley Echo Volumepedaal EVO 1, zijkant.

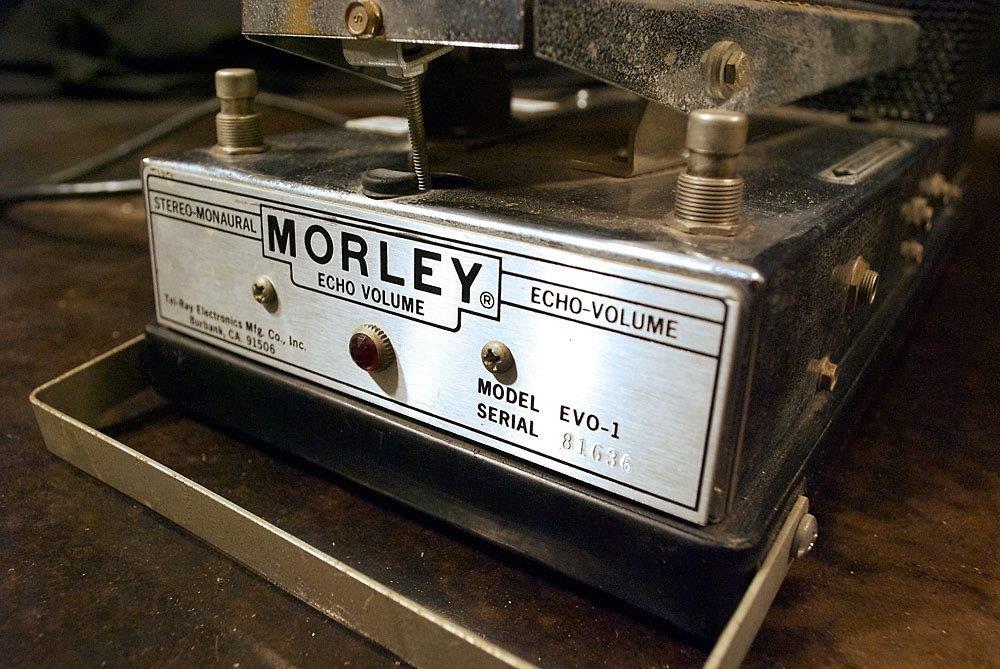

Morley Echo Volumepedaal EVO 1 , typeplaatje.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, onderkant.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, oil can aandrijving vanaf rechts.
Morley Echo Volumepedaal EVO-1 met Adineko Oil Can techniek van zusterbedrijf Tel-Ray, vanaf links.
Morley EDL 1977 Electro Static Delay Line.
Morley EDL Adineko Oil Can techniek, bovenaanzicht.
Morley EDL Adineko Oil Can techniek, zij aanzicht.

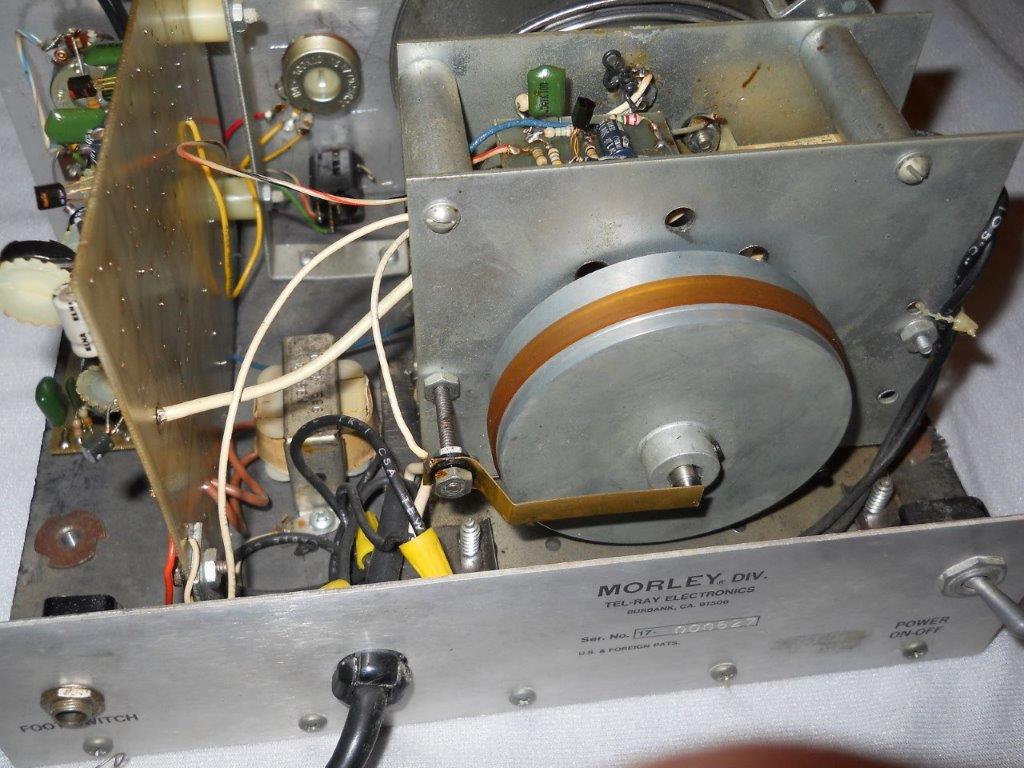

Morley EDL Adineko Oil Can techniek, achteraanzicht en typeplaatje.
Morley EDL Adineko Oil Can techniek, printed board.
Catalinbread Adineko Oil Can simulatie pedal.
Catalinbread Adineko Oil Can simulatie pedal.

Overige Amerikaanse echo’s.

Over enkele van deze Amerikaanse toestellen is wat achtergrondinfo te melden.

Deltalab (incl. ADS):
DeltaLab Research Inc werd opgericht door ontwerper Richard E. DeFreitas en was gevestigd in Chelmsford, Massachusetts als producent van professionele audio en digitale effectapparaten. Zij ontwikkelden onder meer de gepatenteerde superieure ADM technologie (Adaptive Delta Modulation) en brachten daarbij een door Morley geproduceerd voetpedaal. Onder meer  Mark Knopfler gebruikte een DeltaLab DL-4 Time Line.
Bij DeltaLab werden ook ADS toestellen ontworpen als de ADS Model 10, ADS (Analog & Digital Systems) kocht DeltaLab begin jaren tachtig. In de jaren negentig verschenen ADS toestellen als de 500 Plus en Model 1000 op o.a. de Poolse markt.  Thans wordt het DeltaLab label gebruikt voor accessoires als metronooms en tuners van GuitarCenter.

DeltaLab Effectron I, II en III advertentie.

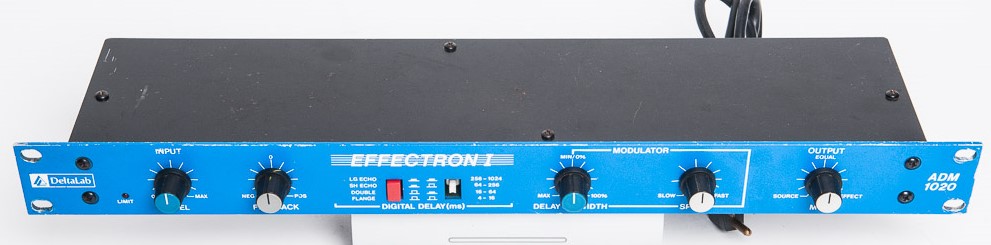

DeltaLab Effectron I ADM 1020, front.

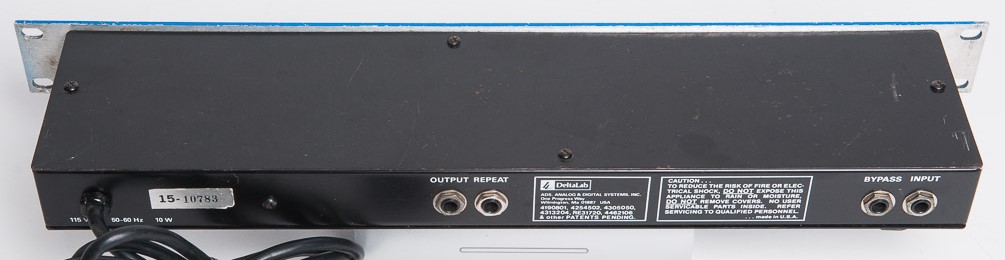

DeltaLab Effectron I ADM 1020, back.
DeltaLab Effectron II ADM 1024, front.
DeltaLab Effectron II ADM 1024, back.
DeltaLab Effectron III ADM 1030 Digital Delay, front.
DeltaLab Effectron III ADM 1030 Digital Delay, back.
DeltaLab DL-4 Time Line, als gebruikt door Mark Knopfler, front.
DeltaLab DL-4 Time Line, als gebruikt door Mark Knopfler, display links.
DeltaLab DL-4 Time Line, als gebruikt door Mark Knopfler, display rechts.
DeltaLab DL-4 Time Line, als gebruikt door Mark Knopfler, back.
DeltaLab Effectron ADM 256 Digital Delay, front.
DeltaLab Effectron ADM 256 Digital Delay, display links.
DeltaLab Effectron ADM 256 Digital Delay, display rechts.
DeltaLab Effectron ADM 256 Digital Delay, back.
DeltaLab Effectron ADM 256 Digital Delay, typeplaatje.
DeltaLab ADM 310 Digital Delay Line, front.
DeltaLab ADM 310 Digital Delay Line, back.
Deltalab Super Time Line ADM 512 Program, front.
Deltalab Super Time Line ADM 512 Program, back.
DeltaLab Effectron JR 1050 Digital Delay, front.
ADS Digital Delay 500 Plus, front.
ADS Digital Delay 500 Plus, top met block diagram.
ADS Digital Delay 500 Plus, back.
ADS Digital Delay 500 Plus Poolse versie 1993, typeplaatje met serienummer.
ADS Digital Delay 500 Plus, techniek.
ADS Digital Delay 1000, front.
ADS Digital Delay 1000, top met block diagram.
ADS Digital Delay 1000, back.
ADS Digital Delay 1000, techniek.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, front.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, instellingen.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, zijkant.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, back.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, typeplaatje met serienummer.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, owners manual.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, techniek top.
ADS Model 10 Acoustic Dimension Synthesizer, A Digital Time Delay, ontwerp by DeltaLab ca. 1980, techniek back.
DeltaLab DLB Control Pedal, made by Morley, front.
DeltaLab DLB Control Pedal, made by Morley, back.

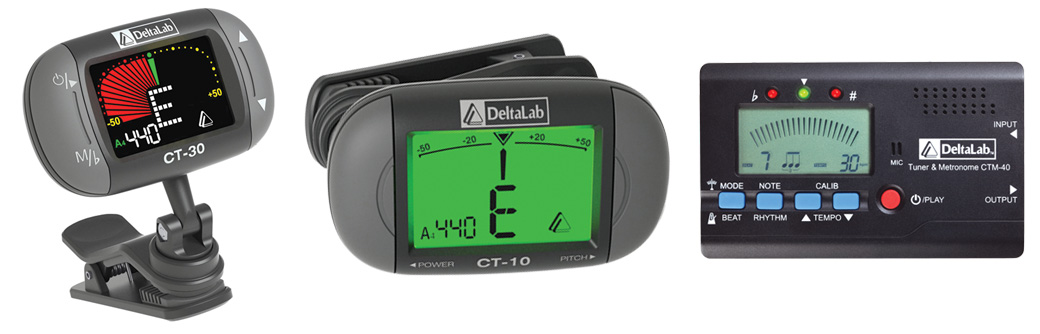

DeltaLab Tuners en Metronomes. DL label in gebruik genomen door GuitarCenter.

DigiTech:
DOD Electronics, of kortweg DOD, is een bedrijf dat effectpedalen voor gitaar maakte, waarvan er vele inmiddels niet meer leverbaar zijn of onder de merknaam Digitech worden verkocht.
DOD stond oorspronkelijk voor ingenieur David Oreste Di Francesco, die het bedrijf in 1973-1974 (tot ca 2008) in Salt Lake City oprichtte met zakenpartner en muzikant John Johnson en het later verkocht aan Harman International (sinds 2016 onderdeel van Samsung).
DigiTech werd aan het begin van de digitale audio revolutie in 1984 kleinschalig opgericht als een uitloper van het merk DOD en werd een toonaangevende pionier en innovator van multi-effectprocessors voor gitaar en bas. In 1987 bracht DigiTech de eerste multi-effectprocessor uit, de DSP128, waarmee drie effecten tegelijk konden worden gebruikt.
 In 1993 verhuisde DigiTech naar een nieuw productie- en R&D centrum, op Sandy Parkway, in Salt Lake City. Rond 2013 herleefde het merk DOD weer door de inzet van Harman employee Tom Cram.
Harman International, heeft in 2018 de beslissing genomen om het R&D centrum van DigiTech/DOD te ontmantelen en volledig te integreren in de professionele organisatie van Harman.

Digitech DSP16 Effects processor, front met owners manual.
Digitech DSP16 Effects processor, front.
Digitech DSP16 Effects processor, programs.
Digitech DSP16 Effects processor, back.
DigiTech DSP128 1987 Digital Effects Signal Processor, front.

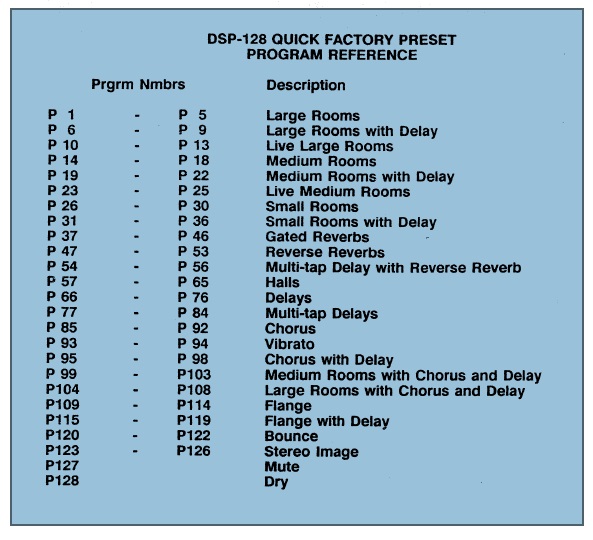

DigiTech DSP128 1987 Digital Effects Signal Processor, presets.
DigiTech DSP128 1987 Digital Effects Signal Processor, top met blockdiagram.
DigiTech DSP128 1987 Digital Effects Signal Processor, presets.
DigiTech DSP128 1987 Digital Effects Signal Processor, back.
DigiTech DSP128 Plus Digital Effects Signal Processor, met toebehoren.
DigiTech DSP128 1987 Plus Effects Signal Processor, front.
DigiTech DSP128 Plus Digital Effects Signal Processor, back.
Digitech DSP256 Multi Effect processor, front met controller.
Digitech DSP256 Multi Effect processor, controller.
Digitech DSP256 Multi Effect processor, display links.
Digitech DSP256 Multi Effect processor, back.
DigiTech DSP 256 XL Multi Effects Processor 1990, front.
DigiTech DSP 256 XL Multi Effects Processor 1990, zijkant met typenummer.
DigiTech DSP 256 XL Multi Effects Processor 1990, back.
DigiTech GSP5 Guitar Processor Preamp, front.

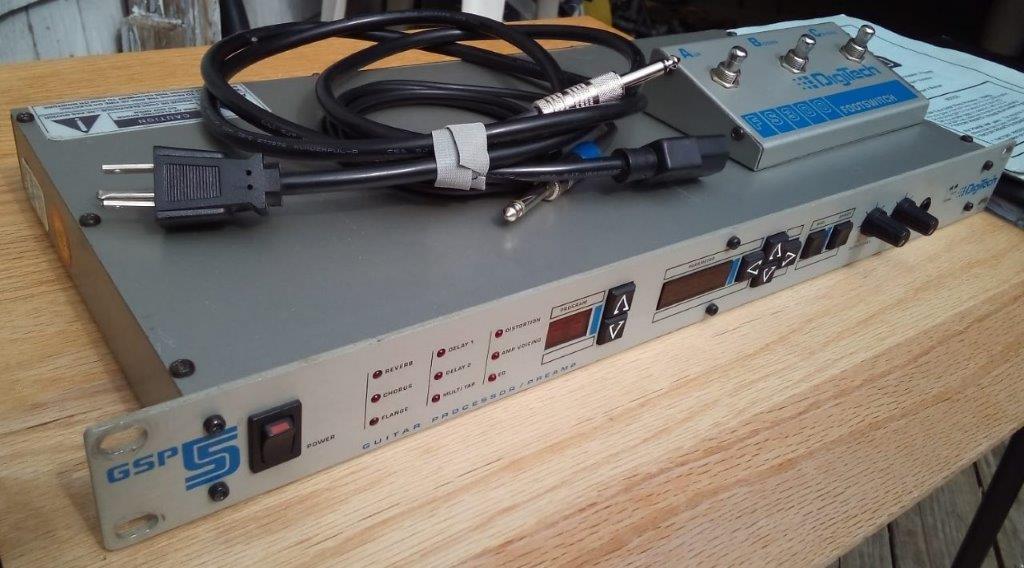

DigiTech GSP5 Guitar Processor Preamp, met footswitch.
DigiTech GSP5 Guitar Processor Preamp, back.
DigiTech GSP7 Guitar Processor Preamp 1990, front.

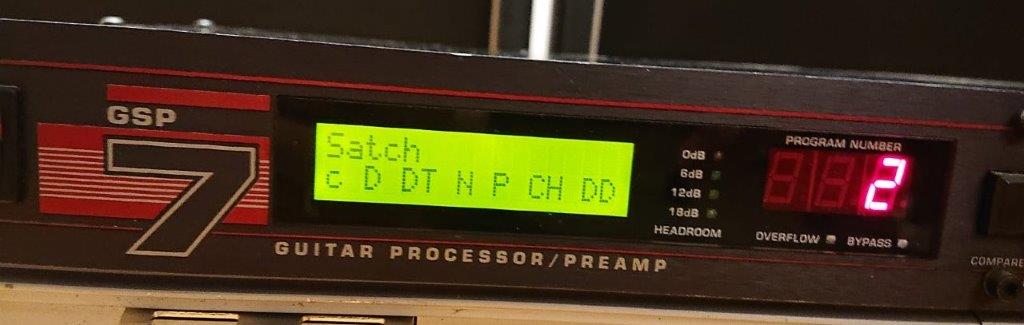

DigiTech GSP7 Guitar Processor Preamp 1990, display.
DigiTech GSP7 Guitar Processor Preamp 1990, back.
DigiTech GSP7 Guitar Processor Preamp 1990, controller.
Digitech GSP 21 Classic Guitar Signal Processor, front.
Digitech GSP 21 Classic Guitar Signal Processor, back.
Digitech GSP 21 Classic Guitar Signal Processor, footcontroller.

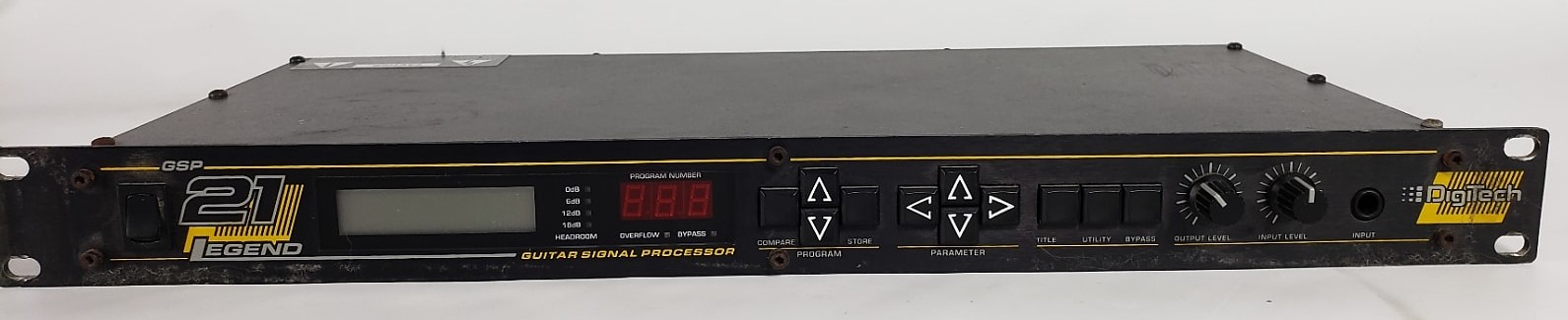

Digitech GSP 21 Legend Guitar Signal Processor, front.
Digitech GSP 21 Legend Guitar Signal Processor, techniek.

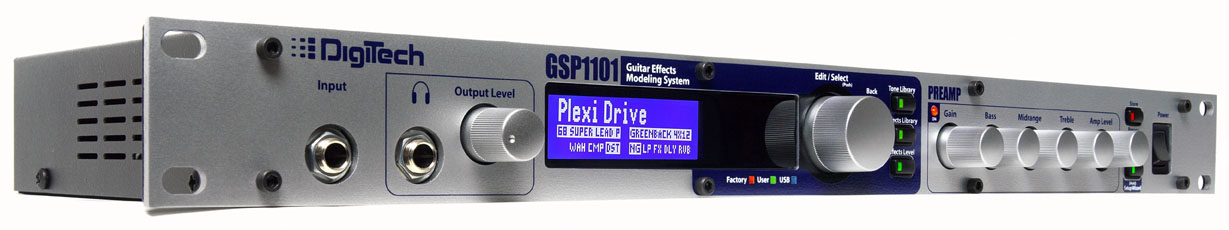

Digitech GSP1101 Guitar Effects Modeling System, front.
Digitech GSP1101 Guitar Effects Modeling System, display verklaard.
Digitech GSP1101 Guitar Effects Modeling System, originele doos.
Digitech GSP1101 Guitar Effects Modeling System, back.
Digitech GSP1101 Guitar Effects Modeling System, techniek.
Digitech GSP 2101 Vintage Studio Tube Preamp met 200 geluiden, front.
Digitech GSP 2101 Vintage Studio Tube Preamp met 200 geluiden, met footcontroller.
Digitech GSP 2101 Vintage Studio Tube Preamp met 200 geluiden, back.
Digitech GSP 2101 Vintage Studio Tube Preamp met 200 geluiden, open techniek met 2 GT12AX7 buizen.
Digitech GSP 2112 Studio Guitar System met 2x 12AX7 buizen, front.
Digitech GSP 2112 Studio Guitar System, met controller.
Digitech GSP 2112 Studio Guitar System met 2x 12AX7 buizen, back.
Digitech GSP 2112 Studio Guitar System, 2x 12AX7 buizen.
Digitech PDS pedal effecten serie van 8 toestellen, er zijn er nog enkele meer.
Digitech PDS 20/20 Multiplay met digitale flanger, chorus en delay. Met vertraging van twee seconden met een oneindige herhaalfunctie, front.
Digitech PDS 20/20 Multiplay met digitale flanger, chorus en delay. Met vertraging van twee seconden met een oneindige herhaalfunctie, met doos en manual.
Digitech PDS 1000 One Second Digital Delay, front.
Digitech PDS 1002 Two Seconds Digital Delay met vertraging van twee seconden met een oneindige herhaalfunctie.
Digitech PDS 1002 Two Seconds Digital Delay, documentatie.
Digitech PDS 1002 Two Seconds Digital Delay, toebehoren.
Digitech PDS 1002 Two Seconds Digital Delay, back met serienummer.
Digitech PDS 1002 Two Seconds Digital Delay, techniek.
Digitech PDS 1002 Two Seconds Digital Delay, techniek.
Digitech PDS 1550 Programmable Distortion, front.
DigiTech PDS 1700 Digital Stereo Chorus Flanger, front.

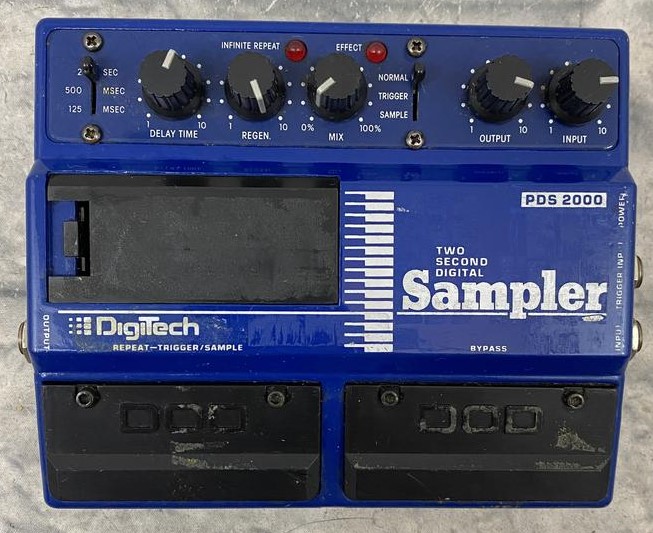

Digitech PDS 2000 Two Seconds Digital Sampler, front.
Digitech PDS 2700 Double Play Chorus en Delay Effects, front.
Digitech PDS 3000 PedalVerb, front.
Digitech PDS 3000 PedalVerb met toebehoren.
DigiTech PDS 3500 The MIDI Pedal, MIDI Controller Pedal, front.
DigiTech PDS 3500 The MIDI Pedal, MIDI Controller Pedal, manual.
DigiTech PDS 3500 The MIDI Pedal, MIDI Controller Pedal, originele doos.
Digitech Echo Plus PDS 8000, zijkant links met output.
Digitech Echo Plus PDS 8000, zijkant rechts met inputs en power.
Digitech Echo Plus PDS 8000, top met open batterijvak en voeding.
Digitech Echo Plus PDS 8000, top.
Digitech Echo Plus PDS 8000, back met power en inputs aan de zijkant.
Digitech Echo Plus PDS 8000, back met typeplaatje en serienummer.
Digitech Echo Plus PDS 8000, met originele toebehoren.
Digitech Echo Plus PDS 8000, originele doos.
DigiTech RDS 3.6 Second Digital Delay System, front.
DigiTech RDS 3.6 Second Digital Delay System, back.
DigiTech RDS 7.6 digital delay sampler, front.
DigiTech RDS 7.6 digital delay sampler, back.
Digitech RDS1000 Time Machine, front.
Digitech RDS1000 Time Machine, back.

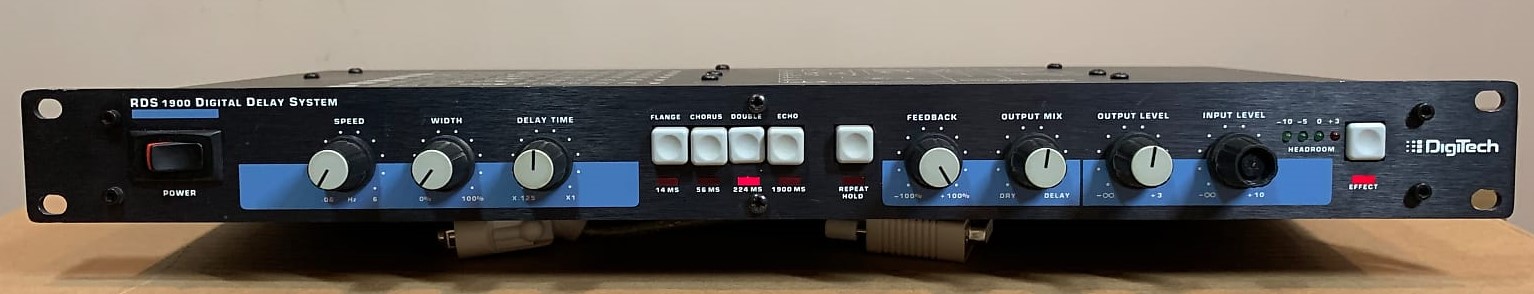

Digitech RDS 1900 Digital Delay System, Echo, Double Chorus, Flanges, 1900 ms, front.
Digitech RDS 1900 Digital Delay System, Echo, Double Chorus, Flanges, 1900 ms, back.
Digitech RDS 1900 Digital Delay System, Echo, Double Chorus, Flanges, 1900 ms, top met blockdiagram.
Digitech RDS 2001 Digital Delay Sampler, front.
Digitech RDS 2001 Digital Delay Sampler, back.
Digitech RDS 3600 Digital Delay Rack, front.
Digitech RDS 3600 Digital Delay Rack, back.
Digitech RDS 4000 Time Machine 1992, front.
Digitech RDS 4000 Time Machine 1992, back.
Digitech RDS 8000 Time Machine, Eight second digital delay, looper with modulation, rackversie van PDS 8000, front.
Digitech RDS 8000 Time Machine, Eight second digital delay, looper with modulation, rackversie van PDS 8000, back.
Digitech Studio Series S100 multi effect processor 1998, front met voeding.
