Vox JMI Foto’s Electronic Parts (England).



Buizen-leveranciers van Vox- JMI.

De meeste Vox producten uit het JMI tijdvak tot 1968 werden voorzien van buizen met Britse merknamen, die voorzien waren van een BVA label.
De B(ritish) V(alve) A(ssociation) was een rond 1926 opgericht kartel van buizenproducenten in UK en Noord Ierland, ter bescherming tegen concurrentie van buitenlandse merken middels afspraken over prijs, UK typeaanduidingen, productiecoderingen en patentheffingen. Overigens voorzagen de Britse merken hun in het buitenland geproduceerde producten ook van een BVA label.

JMI’s  hoofdleverancier was Mullard, gevolgd door Brimar en GEC (beperkt tot ECC83/12AX7 en KT88).

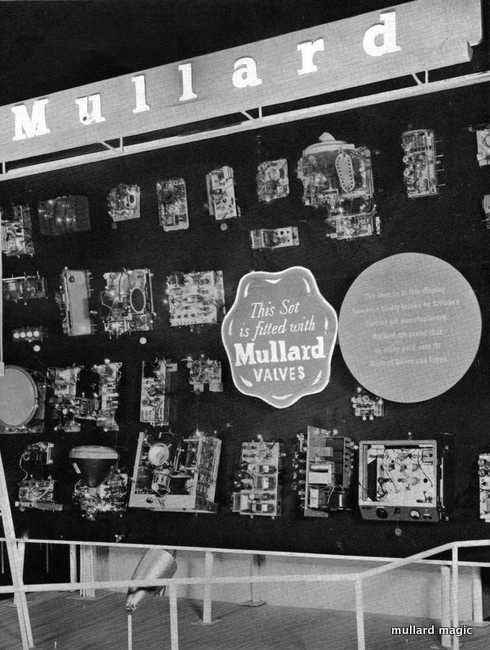

History Mullard.

Mullard  werd in 1920 opgericht door Captain Stanley R.(obert) Mullard (1883-1979).
Stanley begon als 16 jarige zijn loopbaan in 1899 bij Mackey Electric Lamp waar hij in 1906 al op 24 jarige leeftijd directeur werd. Na een faillissement in 1909-1916 werkte Stanley bij de British Admiralty Royal Naval Reserve als research engineer van hun buizen testgroep. Hier ontwikkelde hij diverse patenten voor militaire buizen. Na WW1 werd Stanley in 1919 Managing Director van de Z Electric Lamp Company in Southfields London, waar hij militaire zendbuizen produceerde onder de merknaam S.R. Mullard. Na het failliet van de Z Company werd in 1920 Mullard Radio Valve Co Ltd. opgestart in hetzelfde bedrijfsgebouw in Southfield in afwachting van verhuizing naar een locatie in Hammersmith (1921) en een tweede fabriek in Balham in 1922.
Er ontstond een snelle groei en behoefte aan technische ondersteuning, expertise en middelen om een expansie naar 6 fabrieken te financieren. Dat werd vanaf 1923 gevonden in een samenwerking met Philips Eindhoven, dat in 1924 van Mullard  50% van de aandelen overnam en in 1927 de volle 100%. Om aan  de eisen van de BBC radio te voldoen werd in 1926 de Mullard PM (P(hilips)M(ullard)) buizenserie ontwikkeld met behulp van Philips techniek.
In 1929 werd de eerste fabriek in Mitcham geopend, in 1936 de tweede. Beide gebouwen hadden een typische platte dakconstructie die grote gelijkenis vertoonde met het Philips hoofdkantoor in Eindhoven. Aangrenzend aan de Mullard fabrieken werden Philips radio’s gebouwd en werd het Mullard Application Laboratory gehuisvest.
Mitcham werd in 1944 getroffen door een Duitse V1.
In 1930 wordt Stanley Mullard als Managing Director vervangen door SS Eriks, maar blijft op de achtergrond aanwezig tot het gouden jubileum in 1970. In 1938 werd de grootste vestiging in Blackburn  geopend (38 gebouwen en 6.000 medewerkers). Mullard Industries zou in zijn topdagen uitgroeien tot 11.000 medewerkers.

In 1988 stopt Philips met Mullard UK, in 1990 wordt het ingelijfd door het vroegere Thorn-EMI,  eigenaar van de merken Brimar, Mazda en Ediswan omgevormd tot Rank Brimar.
In 2007 komen reissue buizen met een Mullard label op de markt die voor de New Sensor Corporation (USA) geproduceerd worden bij de XPO-Pul Factory (Reflektor) in Saratov (Russia).



 History Brimar Ltd. (British Made American Range).

Het merk Brimar maakt onderdeel uit van achterliggende fusies en samengaan van vele partijen.

In 1926 vormden Western Electric Co en Western Electric Valves het bedrijf STC (Standard Telephone & Cables) in Foots Cray (Kent). Tot 1932 brachten zij buizen op de markt onder de merknamen STC, BSA en Standard. In 1932-1933 onder de naam Micromesh en vanaf 1934 als Brimar. Brimar voorzag hun Britse buizen van Amerikaanse benamingen. In 1960 werd Brimar Ltd verkocht aan Thorn.
Parallel waren er andere partijen actief in de buizenbranche waaronder de AEI groep. In 1928 ontstond deze AEI (Associated Electric Industries) gevormd door o.a. BTH, Metropolitan Vickers en Edison Swan Electric Co (Ediswan) met als mede investerdeer GEC (USA). In 1929 werd de Britse tak van het Belgisch Franse Mazda Radio Valves (Cosmos) toegevoegd. Via naamswijzing naar Edison Valves en Tubes in 1947 ontstond in 1956 AEI (Siemens Ediswan).

In 1960 vormen AEI, STC, Ericson, Marconi, Plessey e.a. het consortium Combined Telephone Holdings waarin in 1961 een buizentak gevormd wordt met de merken Brimar, Ediswan (Siemens) en Mazda. AEI gaat in 1964 een joint-venture  aan met Thorn Electrical Industries voor samengaan in wereldwijde productie en sales van buizen. Daartoe wordt Thorn AEI Radio Valves & Tubes gevormd, vanaf 1966 genaamd Thorn AEI Radio Valves & Tubes Brimar, Mazda en Ediswan. In 1967 koopt GEC (USA) de AEI groep.
Na overname van de buizentak van het Britse Ferranti onstond in 1979 Thorn Brimar Ltd. Met de overname van EMI omgedoopt tot Thorn EMI Brimar Ltd. Door de EMI-CRT aquisitie werden Rank en Radar buizen ingelijfd alsmede Watkins-Johnson (USA). Hieruit ontstond in 1986 Rank Brimar. In 1990 wordt Mullard Electronics gekocht van Philips. Het geheel werd vanaf 1997 Brimar Ltd.



Britse buizen (valves, tubes) in Vox-JMI versterkers.

Buizen worden vanuit verschillende oogmerken voorzien van een eigen nummering. Hiervoor bestaan o.a. Brits-Europese , USA, Militaire en Industriele systemen met ieder hun eigen letter en cijfer codering. Het betreft veelal dezelfde, vergelijkbare of uitwisselbare buizen met alleen een andere codering. Om deze verwarring te beheersen zijn vergelijkingstabellen ontstaan waarin het vergelijkbare equivalent van een buis is af te lezen.
Als bekend voorbeeld de  dual-triode buis voor preamps met de Brits-Europese codering ECC83 = aan de USA code 12AX7= Militaire (Civilian Valve) code CV4004= Industrial code 6681 of 7025. Andere equivalent codes zijn: E83CC, ECC803, ECC803S, CV492, CV4110, M8137, K1007, 5751.

Enkele codes op de buizen in Vox -JMI versterkers die verwijzen naar hun productielocatie zijn voor Brimar: AD, voor GEC: WB en voor Mullard: A (Mitcham), DA (Blackburn), DB (Salford), DC (Whytelcafe, DE (Fleetwood), DF (Waddon). Bij Philips in Nederland geproduceerde Mullard buizen hebben een E of G codering. Dan staan er ook nog datacodes op buizen, samen nogal wat aanduidingen dus.

 Mullard buizen.

  Brimar en GEC buizen.



Main- en Output Trafo’s en Chokes in Vox-JMI versterkers.

Vox –JMI buizen versterkers hebben 3 trafo’s:
– De Voedings/Power/Mains trafo die de lokale AC spanning (110-250 volt) opneemt in de primaire windingen en deze via de secundaire windingen verdeeld over de onderdelen van het circuit die verschillende voltages (hoge en lage) vragen. Door aansluiting op de gelijkrichter (buis of transistor diode) komt ook DC spanning beschikbaar.
– De Output trafo ontvangt een hoog volt- en impedantie signaal (9000 Ohm/350volt) vanuit het circuit in de primaire windingen en zet dat in de secondaire windingen om naar een lager output signaal (8-16 Ohm/23-30 volt) naar de speaker(s).
– The Choke trafo is een spoel die ruis en brom uit het signaal vanuit de preamp/voorversterker filtert  voordat het aan de versterker wordt aangeboden en zorgt dat de voorversterker en eindtrap van een goede gelijkspanning worden voorzien.

JMI had vanaf 1958-1968 verschillende trafo leveranciers.
Voor de kleinere AC2-4 versterkers waren dat JD en Radio Spares, voor de AC10  JD, later Albion en Parmekos (1964-). De AC15 had aanvankelijk Haddon en Radio Spares, waarna Albion (1963-). De AC30 Single had Haddon trafo’s en een Radio Spares choke. De eerste AC30 Twin had Haddon, maar stapte begin 1962 over naar Woden, begin 1963 naar Albion, najaar 1963 weer naar Woden. Albion domineerde vanaf mei 1964, vanaf augustus 1964 vergezeld door Parmekos. De AC50 en AC100 waren meestal voorzien van Albion trafo’s, naast Woden. Vanaf 1966 kregen bij Triumph gebouwde AC50-100 modellen merkloze trafo’s met zwarte kappen en goudkleurige chokes. De Solid State T60 en LW30 versterkers hadden Woden of Albion trafo’s, trafo’s van overige  Solid State transistor modellen zijn wat onduidelijk. De bij Triumph gebouwde Hybride 4 en 7 modellen hebben Drake trafo’s. Incidenteel komen nog Morley (blauw en fors)  en Partridge trafo’s voor. Tijdens de post-JMI periode 1969-1973 werden voornamelijk Lemark trafo’s gebruikt.

Transformatoren in tijdvak 1958-1964.
o.a. JD, Radio Spares, Haddon, Albion
.

 Transformatoren in tijdvak 1961-1965.
o.a. Woden, Parmeko, JMI.

 Transformatoren vanaf 1966.
o.a. Merkloos, Drake, Lemark.



Condensatoren (Capacitors) in Vox-JMI versterkers.

Een condensator, ook wel capacitor of elco (elekrolytische condensator) genoemd, is een elektronisch onderdeel dat een elektrische lading enige tijd kan bewaren. In sommige opzichten gaat de vergelijking met een accu op, je kunt ‘m opladen en weer ontladen. Een condensator bestaat altijd uit twee geleiders (meestal metaal) die gescheiden zijn door een isolerende stof. Die isolerende stof kan bijv. zijn: lucht, een kunststof (plastic), een keramisch of organisch materiaal, mica of een oxide huidje op een metaal.
Condensatoren worden in versterkers voor verschillende doeleinden gebruikt. Voor energie opslag in het voedingsdeel, voor ontkoppeling tussen versterkertrappen en voor DC-scheiding en/of filtering in de signaalweg en in de filters. Daarnaast worden condensatoren door hun frequentiegevoeligheid gebruikt in de toonregeling.
JMI had vanaf 1958-1968 vele leveranciers zoals Hunts (Metalic Blue), TCC, RTC, Lemco (Rood), Waycom. De belangrijkste waren Philips/ Mullard (Yellow Mustard vanaf 1964) en Wima (Bruine Tropydur 1958-1961, GoudenTropyfol  F 1961-1965, Tropyfol TFM, vanaf 1965 naast de Zilveren Durolit) en Lemco (Red)). Tijdens de post-JMI periode 1969-1973 werden ook Italiaanse merken verwerkt als Ducati, Procond, Arco en Paco.



Weerstanden (Resistors) in Vox-JMI versterkers.

Een weerstand, ook wel Resistor genoemd, is een passief elektrisch component dat geplaatst kan worden in een elektrisch circuit en daarin gebruikt wordt om elektrische stroom beperkt door te laten gaan. Er zijn veel verschillende weerstanden, de standaard component varieert qua weerstand tussen de 1 en 10M Ohm. Hiermee varieert dus ook de hoeveelheid stroom die de weerstand door laat gaan.
JMI gebruikte vanaf 1958-1968 witte keramische Erie weerstanden als eerste voorkeur. De bruine Dubilier werd vanaf 1964 als alternatief toegepast in AC30. Ook werden bruine Waycom weerstanden gebruikt (voor Wima gemaakt in Spanje). Daarnaast vanaf medio 60 door Guest Components Ltd geïmporteerde Joegoslavische beige ISKRA (carbon filament) weerstanden. Na het ontslag van Tom Jennings en zijn staf in 1968 werkte Chief JMI Engineer Derek Underdown 16 jaar voor Guest Components Ltd.



Overige componenten in Vox-JMI versterkers.
